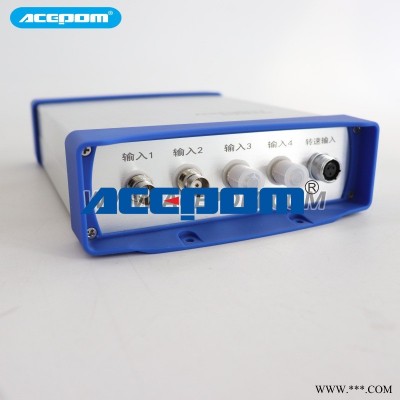

ACEPOM322动态数据采集分析系统是我公司开发的基于以太网数据采集产品。可与各种台式计算机、笔记本机、工控机，连接构成高性能的振动数据采集测量系统。 该产品采用高精度16位A/D 转换芯片, 具有设计讲究, 测量精度高, 传输速度快,连接方便等优点，与ACEPOM322软件相连，可组成功能强大的振动采集、分析和处理系统，广泛应用于科学实验, 工业测量控制等领域。

动态数据采集分析系统 振动分析仪主要特点：

以太网高速接口，即插即用；

高精度、低失真、低噪声；

先进的△∑AD技术，2通道并行采集，无时差；

16位高精度AD，每通道100kS/s高速并行采样；

强大的数据处理能力，连续不间断海量存储；

输入方式IEPE型振动传感器；

动态数据采集振动分析仪技术指标：

1、AD分辩率: 16bit

2、精度: 优于0.5％(满量程)

3、输入：1-5通道IEPE型振动传感器

4、采样速率:每通道100kS/s

5、电压输入范围: ±10Vp

6、频率范围：0.3Hz-30kHz

7、供电：AC100∽240V

8、输入接头：BNC

9、外形尺寸： 215mm（W）×80mm（H）×190mm (D)

10、重量：约1kg

11、应用软件：ACEPOM322

动态数据采集振动分析仪特点：

1、采用以太网接口，充分满足信号测试分析的实时性和快速性要求，即插即用，使用方便。

2、采样方式:示波、连续记录、手动触发、信号触发、定时采样、连续信号触发。

   3、采样频率：连续采集100kS/s，分档可选；

   4、采样长度：海量存储（取决于计算机硬盘空间大小）；

   5、丰富的软件支持。

案例：

电机是一个周期性震动的噪声源，在电机正常工作的时候，用加速度仪来测量是接近正弦波的图形：

大的周期是电机旋转周期，细小的毛刺是齿轮和其他机构的震动。

当电机出现缺陷的时候，每个周期都会有较大的冲击，时域上表示为一个尖峰：

我们使用比较简单的算法来在时域上鉴别故障电机：把一个检测周期的数据分为若干个小的段，在每一小段内计算有效值，用这个有效值推断正常的正弦波的峰-峰值，应该是有效值的2.8倍左右，如果某个点越过了这个值则认为这是一个非法的点，当一个检测周期的非法点达到阈值的时候，就认为这是一个有故障的电机。

这种算法有些限制：

1、在不同的采样频率下会有不同数量的非法值点数，我们摸索一个固定采样频率下的点数来固定它，这个采样频率只要高于电机的*高震动频率2～10倍就可以了。

2、在电机启动、停止的时候会有非正常的冲击，这些非法点也被记录进来了，如下图中的绿色部分，我们可以通过设定阈值来扣除这个因素的影响。

3、在停机间歇的时候会有很微小的杂波，如下图中红色标识部分，这些杂波我们需要排除，否则这些随机信号会产生不确定的非法点数，我们采用小信号切除的方法来屏蔽这些信号。

一个完整的采集过程
