| 加工定制 : | 是 | 类型 : | 隔离网 |
| 材质 : | 镀锌丝 | 品牌 : | 冠欧 |
| 型号 : | 0.73m | 用途 : | 铁路护栏网 |
| 规格 : | 0.73m | 表面处理 : | 热镀锌 |
| 长度 : | 0.73m | 高度 : | 0.73m |

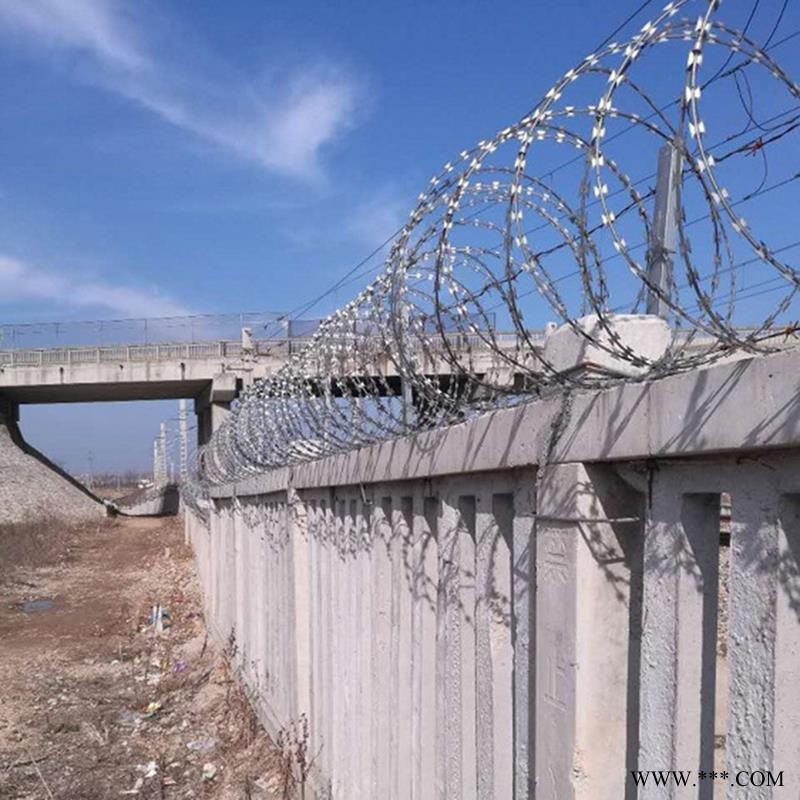

铁路防护栅栏通线中2.2m高钢筋混凝土防护栅栏标准加装0.5m高刺丝滚笼。
刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳卷径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
刀片刺绳由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。
刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。
刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。
加密支架采用长度为7300mmQ235矩形钢管，尺寸为50mm×30mm×2mm，用抱箍固定在钢筋混凝土防护栅栏上槛中部。
立柱支架采用Q235矩形钢管，尺寸为50mm×30mm×2mm，和宽50mm，厚4.5mm，长度分别为246mm和428mmQ235钢板焊接制作，矩形钢管上部焊接2个挂钩，挂钩采用长度30mm的Φ5mm钢筋制作，用抱箍固定钢筋混凝土防护栅栏立柱帽在立柱上。
刺丝滚笼、纵向拉丝、支架抱箍、冷钢丝等所有外漏构件均需镀锌处理，镀锌量270g/㎡。
