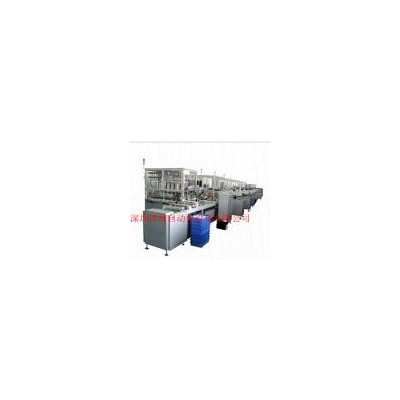

一：概要
1、设备主要使用于电芯在卷绕或叠片后自动热冷压，短路测试，电芯叠加包扎，自动切极耳，入壳，自动加绝缘片，自动焊极柱，自动折弯封盖，自动激光焊接、自动测泄漏、自动收料机。
2. 自动化程度高，无需人工操作，电芯进入设备开始自动运转，自动完成各个动作，无需人工操作。
二． 设备功能：
1.自动热冷压：设备通过机械手自动将电吸放到热压平台，自动热压（温度，压力可设定），热压后机械手吸到冷平台，进行冷压，同时进行短路测试。（冷压平台用水循环冷却）。
2.电芯包扎:5个或N个电芯叠在一起，定位堆放整齐，在一定的压力下进行捆扎，捆扎方式包括:整圈捆扎，两端U形包扎或者整圈间隔包扎3次胶带，两端U型包扎。
3.自动切极耳：自动将捆扎好的电芯极耳整形，定长切断。自动收集废料。
4.自动入壳：设备自动将清洗好的铝壳或钢壳定位，机械手自动夹紧电池，自动入壳。
5.自动装绝缘片：振动盘震动上料，自动定位绝缘片，自动装绝缘片。
6.自动焊接极柱：电池自动定位，超声波焊接机自动焊接。
7.自动折弯封盖：电池自动定位，设备自动折极耳，自动封盖。
8.自动激光焊接：机械手自动将电池自动定位，电池自动旋转90度，伺服电机带动激光焊头匀速运动，焊接四面
效率 | 25PPM | ||
技术参数 | 电池宽度（mm） | 20-70mm | |
电池长度（mm） | 25-120mm | ||
电池厚度（mm) | 4-30mm | ||
配套条件 | 电源 | 电压 | AC220V、单相、电压波动小于±10%; |
功率 | 15 KW | ||
压缩空气 | 压力 | 0.4-0.6Mpa | |
真空 | 客户提供真空源-80kpa～-101kpa | ||
环境条件 | 环境洁净度 | 不低于10万级； | |
相对湿度 | 30-55%HR | ||
空气 | 现场无腐蚀气体、液体、爆炸性气体 | ||
