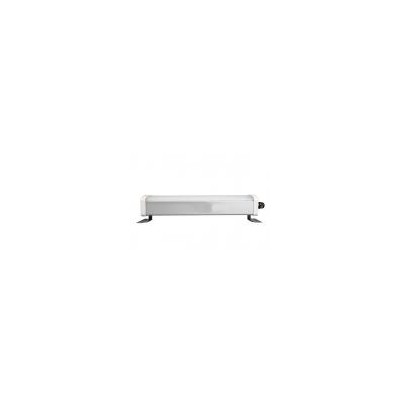

[新品] LED风电塔筒照明灯(YSTL3WLY32)

 LED风电塔筒照明灯 新能源风电机舱应急灯

塔筒三防照明系统自2012年起开始关注风电领域的客户需求，研发风电现场工作使用的LED照明产品。

采用LED光源的风机照明灯产品已经应于风电业主或承包方，

如中车、国电、GE金风、联合上电远景歌美飒大唐华电等均可使用LED灯

风力发电机组需配有自容式应急灯具照明系统，灯具中的所有部件，例如电池，光源，控制元件以及试验和检查装置，都被包容在灯具内或者靠近灯具 (1 米电缆长度以内) 。自容式应急照明系统的设计必须符合技术参数中所述的要求。 每套应急照明系统在使用时，应该能提供广谱非眩光照明。自容式应急照明系统必须至少在 1 个小时内能保证规定的照明等级。应急照明系统使用电池作为备用供电。电池充电器的输入电压230V，输出电压应与电池匹配，并配有指示灯。另外，灯具应具备充放电状态及故障状态显示功能。如果电池单元不再符合应急照明系统的使用要求，指示装置应该发出指示信号。

频率： 50Hz~60Hz

外壳材料 灯罩为PC 或磨砂玻璃；侧盖、接线盒为ABS 或铝ADC12

底座材料 ： 铝型材阳极氧化喷砂

安装位置： 固定安装在塔筒内的支架上

光源要求： ≤20W

后备电源： 电池持续时间不低于 90min、免维护

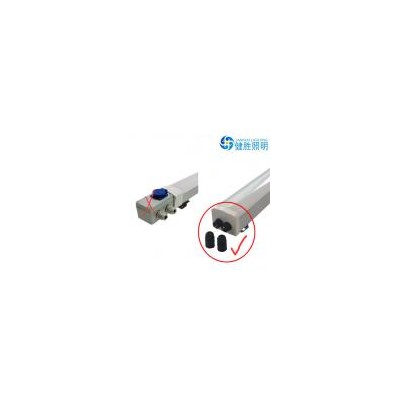

l格兰头配置： 左右各配置 2 个，进出电缆直径 7.2mm

l自带电缆芯线***小截面积：1,5mm2

l普通照明灯规则：L2、N、PE 分别对应接火线、中线、地线，N、PE 不得混用

l应急照明灯规则：L1、L2、N、PE。其中 L1 与备用电源相连，N、PE 不得混用

l自带电缆： L1、L2、N、PE 对应 1、2、3、黄绿(电缆芯线使用数字标识)或分别对应棕、黑、蓝、黄绿(电缆芯线使用颜色标识)的自带电缆

自带接线： 自带接线需要压接合适的线鼻子，再接进端子每个端子只能接进一个线鼻子

光源类型：LED 光源使用寿命：大于 50000 小时 照度：1m 处>220Lux；

工作电压：230V±10% ，并满足远景高电压穿越需求型号 YSTL3WLY32  塔架灯型号 TL3W LY32 TL3Y810

1、照明灯、插座、接线盒、开关、电缆需满足各项目、各主机厂家规范、各业主技术协议要求，常见主机厂家照明系统相关规范见附件，本计划约定的技术参数为一般要求，具体要求以后续订单为准；

2、一般要求：应急照明灯电源持续时间不低于90分钟，应急照明灯和普通照明灯保证1米处照度不应低于50Lux，光源使用寿命大于50000小时；具体要求以后续具体项目订单为准；

3、一般要求：照明设备（照明灯、插座、接线盒、开关等）正常工作环境温度满足－30℃～＋50℃，存储环境温度应满足－45℃～＋65℃；具体要求以后续具体项目订单为准；

4、照明设备（照明灯、插座、接线盒、开关、电缆等）需具备CCC和CE认证；

5、一般要求：照明设备（照明灯、插座、接线盒、开关等）应满足不低于V2级阻燃要求，防尘、防固体异物和防水等级至少达到IP54；具体要求以后续具体项目订单为准；

6、供应商需配足照明设备安装用标准件，并确保照明设备安装尺寸与图纸规范要求一致，具体要求以后续具体项目订单为准；

7、照明设备（照明灯、插座、接线盒、开关等）需自带接线端子；

8、照明设备（照明灯、插座、接线盒、开关等）的型号、分类、IP防护等级等自己应清晰。
