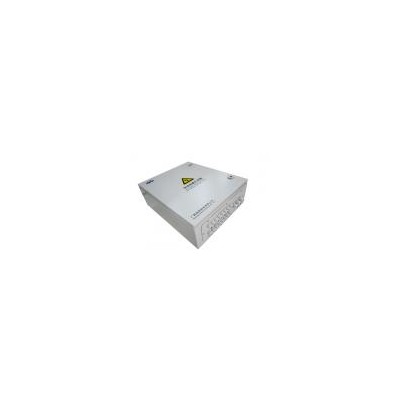

一、产品简介：
对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。光伏防雷汇流箱系列产品就是为了满足这一要求而特别设计的，可与光伏逆变器产品相配套组成完整的光伏发电系统解决方案。使用光伏汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串并联组成1个光伏组件阵列，再将光伏组件阵列接入光伏防雷汇流箱进行汇流后输出，方便了后级逆变器的接入。
二、主要功能：
1、可同时接入多路太阳能光伏阵列，每路额定电流可达10A，***大15A，能满足不同用户需求；
2、每路输入独立配有太阳能光伏直流高压防雷电路，具备多级防雷功能，确保雷击不影响光伏阵列正常输出；
3、输出端配有光伏直流高压防雷模块，可耐受***大80kA的雷电流。
4、采用高压断路器，直流耐压值不低于DC1000V，安全可靠；
5、具有雷电记录功能，方便了解雷电灾害的侵入情况；
6、具有电流、电压、电量的实时显示功能，便于观察工作状况（选配）；
7、防护等级达IP65，满足室外安装的使用要求；
8、具有远程监控功能（选配）。
三、技术参数：
型号 | DK-PV8016 |
汇流参数 | |
尺寸 | 580×450×200 |
光伏组件输入路数 | 16 |
输入电压 | DC 80～1000V |
每路***大电流 | 15A |
输出***大电流 | 250A |
直流断路器 | 250A |
输入线防水接头 | PG7 (推荐使用4mm2光伏电缆线) |
输出线 | PG21（(推荐使用70mm2光伏电缆线) |
输入防雷性能 | |
标称放电电流In | 10kA |
***大放电电流Imax | 20kA |
电压保护水平Up | ≤3.2kV |
输出防雷性能 | |
标称放电电流In | 40kA |
***大放电电流Imax | 80kA |
电压保护水平Up | ≤4kV |
环境 | |
使用环境温度 | -35℃～+70℃ |
相对湿度 | 0%～95% |
保护等级 | IP65 |
四、安装说明：
1、将汇流箱固定在支架上；
2、松开输入输出防水接头，接好所有线路，拧紧防水接头。
3、所有的操作必须由具备相应资质的专业人员进行。
4、本产品为电子设备，避免安装在潮湿的地方。
5、用户在安装及使用时必须遵守相关安全规范。
