偏心半球阀的操作流程
偏心半球阀的操作流程
A、偏心半球阀的开启过程
1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3偏心半球阀阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4偏心半球阀直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、偏心半球阀的关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,涡轮偏心半球阀,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的zui后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
高压气体的阀体检验
1、当订货合同中规定,要求进行高压气体的阀体检验时,该检验应在阀体液体检验后进行,并要有相应的安全措施
2、高压气体的阀体检验压力为38℃时允许工作压力的1.1倍或按订货合同的规定,检验时不允许有可见泄漏
检验压力
1、阀体检验压力为38℃时允许工作压力的1.5倍
2、高压密封检验和高压上密封检验压力为38℃时允许工作压力的1.1倍
3、低压密封检验和低压上密封检验压力为0.4~0.7MPa
4、按用户采购规范规定的,密封检验压力为设计压差的1.1倍
5、的密封检验压力为38℃时的设计压力
偏心半球阀改进了阀杆密封填料,有效保证了阀杆密封,减少了开关偏心半球阀的阻力。同时,通过对偏心半球阀手轮的巧妙设计,增加了手轮的开关力矩,开关手轮更为便捷。
JM100-20角式迷宫偏心半球阀结构简单、安装方便、操作阻力小,降低了劳动强度,并可节约材料费用80%以上。
偏心半球阀的不同形态展现了怎样的功能?
T型三通双偏心半球阀,其特征在于:产品的半球阀的阀体上设置有成正交的三个通道,其中相互垂直的两个通道A、C分别设置有阀座,在一体式结构的阀芯上设置有两个互成45o的分别与通道A、C中设置的阀座构成密封副的球面密封面,且两个球面的球心分别偏离阀轴回转中心一侧。
L型三通双偏心半球阀,其特征在于:在产品的半球阀的阀体上设置有成正交的三个通道,其中相对直通共轴线的两个通道A、B分别设置有阀座,在一体式结构的阀芯上设置两个相互垂直的分别与通道A、C中设置的阀座构成密封副的球面密封面,且两个球面的球心分别偏离阀轴回转中心一侧。

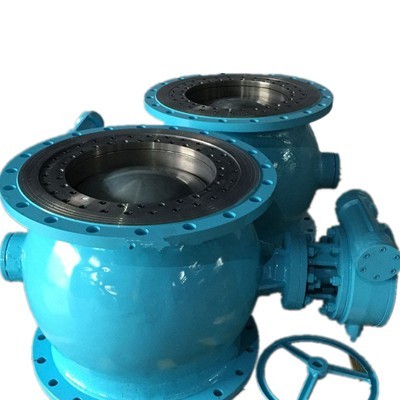

偏心半球阀,包括有阀体,阀体一端固定安装有阀座本体,阀座本体外侧设有进口端,偏心半球阀,阀体的另一端设有出口端,阀体内设有半球形的阀芯,阀芯的上端、下端分别安装有上半轴、下半轴,进口端内设有密封压套,阀芯外侧固定设有密封阀芯,密封阀芯与密封压套之间压置有密封圈体。本实用新型的阀体组合设计且安装拆卸方便快捷,法兰偏心半球阀,同时增设一封板,侧装偏心半球阀,提高了阀体的密封效果,易于操作人员单独进行。
T型三通双偏心半球阀,其特征在于:产品的半球阀的阀体上设置有成正交的三个通道,其中相互垂直的两个通道A、C分别设置有阀座,在一体式结构的阀芯上设置有两个互成45o的分别与通道A、C中设置的阀座构成密封副的球面密封面,且两个球面的球心分别偏离阀轴回转中心一侧。
