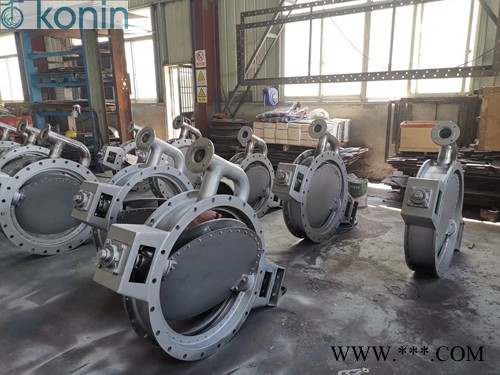

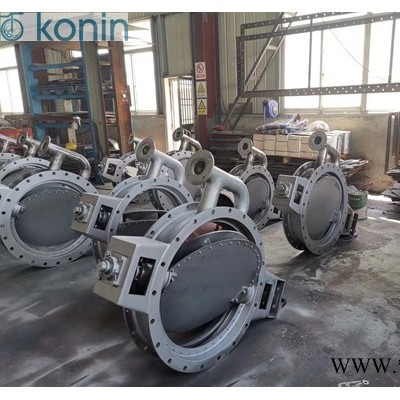

挡板阀型号-挡板阀-南京科宁阀门有限公司

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

烟气管道部分准备工作：

a.复核钢结构安装的轴线尺寸及标高，并组织测量技术人员进行放线、标记。

b.技术人员复核重量，确定吊装方案。

c.如果安装位置在高空，因此要搭设脚手架，在搭设中一定要按相关规定，搭设剪刀撑与扫地杆。上侧搭设操作平台的木板一定要捆扎牢固。报检合格后方能登架作业。

d.砼烟道上划出开孔位置和穿扁钢位置，挡板阀型号，用人工将砼烟道孔打开。开孔前，挡板阀手动，如果下侧有人经过，因此要做好防护，以防杂物坠落，并将穿扁钢的孔凿开。

e.烟道上的开孔结束，要进行轴线尺寸和大小尺寸的复测。

f.各组装件在预制场焊好吊耳。

g.用气割割开原有矩形烟道，割前要用防火布将保温材料进行覆盖，挡板阀价格，以免火灾。

h.切割完应将残留氧化铁清理干净后方可进行安装。

单轴双挡板门现烟连接方式为烟道插入挡板门反连接法兰内封闭焊接，发货前前正反连接法兰螺栓定位连接，现场补封闭焊。因防腐要求而带有内衬的挡板门现场吊装后正反连接法兰处封闭焊，须保证内衬处封闭焊接，现场防腐层必须盖住壳体内衬。

8．单轴双挡板门的驱动方式一般为电动、气动或电液动。控制方便可靠。可输入、输出开关量信号（或输入输出模拟量信号），以根据系统运行机制要求对门板开度实现控制并实时反映门板开度状态。可以远距离操作或程序控制，方便DCS控制自动化。

9．单轴双挡板门开启、关闭时间为≤60S（可根据用户使用要求选定）。

1.6挡板主轴应水平布置。主轴由合适的钢材制作，并且应特别注意框架、轴和轴承的设计，防止灰尘进入，并防止由于高温而引起的变形。

1.7 驱动轴密封盘根箱中应采用的密封填料，挡板阀，密封性能要好，具有较好的自润滑功能，摩擦阻力小。

1.8在每个挡板和其驱动装置处就近安装平台。驱动装置应随挡板的膨胀和收缩而移动。平台的尺寸和位置应征求项目法人的同意。通过挡板两边附近的烟道检查孔可以进入烟道内部。

1.9  全部挡板表面光滑平整，涂层统一，刺漆瘤及划痕。
