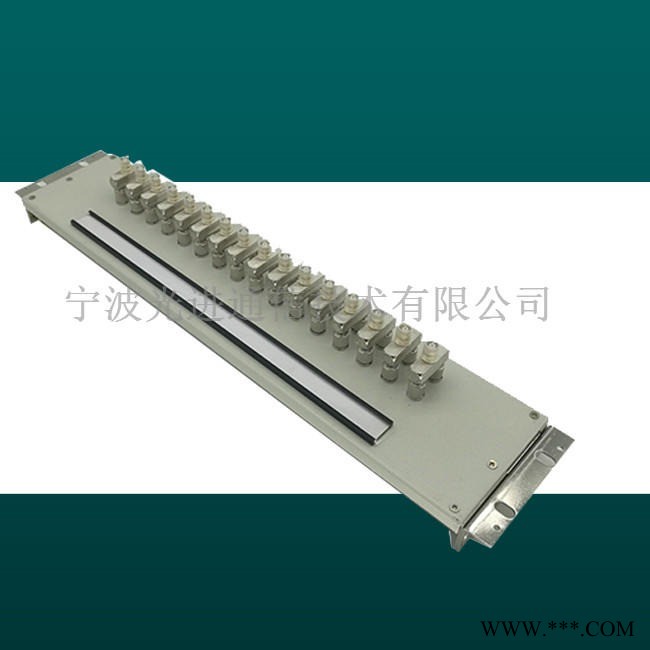

16系统满配电缆接头 16系统 满配含64个全铜电缆接头 光进通信 8系统DDF配线架

16系统满配电缆接头 16系统 满配含64个全铜电缆接头 光进通信 8系统DDF配线架

DDF数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2Mb/s～155Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

随着光纤传输网与接入网通信的迅猛发展,数字配线的容量在相应上升,传统的较繁琐的结构已不能适应新形势发展的需要,现我公司推出一种新型多孔位立柱的型数字配线架,与传统产品相比,在同样满足YD/T1437-2006标准的要求下,结构标准化,统一化程度更高,对生产,施工,安装操作,维护更简单,快速,方便。采用标准化程度较高的,先进的,仅用自攻螺钉可安装的,三面多孔位直立柱及横立柱,侧立柱,孔距25mm 新型旋转单元,可根据用户操作需要,旋转自如有完善的接地系统。

DDF连接器的结构设计、材料的选择、表面处理、加工工艺及关键工序等许多方面都有自己独到的经验，产品性能稳定、可靠，在中国一、二级线上都有着广泛的使用，生产能力达到每年1万台/架、网上使用超过3万系统。

产品特点：

1.系列众多：西门子、爱立信、AT&T、富士通、NEC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择；

2. 性能方面：严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；

3. 管理方面：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便；

4.细节方面：完整的接地系统、多样的固定方式、90度旋转的单元体等细节设计，确保客户使用更加方便。

技术指标：

1）环境要求：

1) 工作温度： -5℃～+40℃

2) 贮存温度: -25℃～55℃

3) 工作相对湿度: ≤85%（+30℃）

4) 贮存相对湿度: ≤75%

5) 大气压力： 70KPa～106Kpa

2．设备机架：

1) 机架高度：2000mm、2200mm、2600mm

2) 机架材料：铝型材

3) 进缆方式：上进缆、下进缆

4) 操作方式：全正面操作

5) 机框颜色：世纪黄、电信灰

6) 接地方式：铜条

3．同轴连接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）

3) 绝缘电阻 gt;1000MΩ（500VDC）

4) 抗电强度：≥1000V（50HzAC）/min，不击穿、无飞弧

5) 接触电阻：外导体≤2.5mΩ（压接），内导体≤10 mΩ

6) 介入损耗：≤0.3dB (50KHz～233MHz)

7) 回波损耗：≥18dB (50KHz～233MHz)

8) 回线间串音防卫度：≥70dB(50KHz～233MHz)

9) 拉脱力 gt;50

10) 连接器寿命：≥1000次

11) 材料：黄铜、铍青铜

12) 同轴连接器镀金厚度：≥2um

供应MDF总配线架JPX202-B1 宁波光进通信技术有限公司

产品描述：JPX01 型卡接式双面总配线架采用高密度JPX01 型（100 回线）保-安接线排， JPX01 型（128 回线） 测试接线排和JPX01 保-安单元构成。其结构参数和技术性能指标均符合中华人民共和国通信行业标准YD/T694-1999《总配线架》的要求，适用于各种容量电话交换机设备配套使用，用以接续内、外线缆，并有配线、测试及保护局内设备和人身保护等功能。

性能参数：

1.工作温度：+5℃~+40℃

2.储存温度：-25℃~+55℃

3.相对湿度：不大于 85%（+30℃）

4.大气压力：70Kpa~106Kpa

5.双层折叠式卡接黄片，表面镀金，不氧化，电气性能优良，使用寿命比单层黄片长；

6.卡入导线与黄片间有四个接触点，气密区大于 75%，抗拉脱力大于 28N；

7.成端接触电阻≤0.8mΩ ，高低温、温度变化、湿热、振动实验后接触电阻增值≤0.6 mΩ ；

8.适用导线：单股塑料绝缘导线，芯线直径为 0.32~0.6mm，大外径（包括绝缘层在内）不超过 1.4mm

9.卡接寿命：大于 200 次

主要特点：

1.高密度、大容量 每直列 2600mm 高、容量达 1200 线，2200mm 高、容量达 1000 线，密度比同行当前常用产品提高 46%；同时利用直排宽度小的特点，适用于 200mm 的特殊场合；

2.防护性能可靠 过压过流保护性能与多种型号的交换机二级保护电路相匹配，确保对交换机的一级保护；所有塑料均采用阻燃材料，其阻燃性能达国际 FV-0 级标准；

3.保护完善可靠的过电流、过电压保护功能，特制四级声光告警，便于故障查找和维护；

4.技术先进 双层折叠式卡接黄片，表面镀金，不氧化，电气性能优良，使用寿命比单层黄片长；

5.操作维护方便 内线、外线成端，所有测试操作，告警系统的观察和故障排除均在正面，某线路的维护及测试不影响其他线路；具有足够的走缆布线空间，便于操作维护；

6.标示清晰 直排、横排均有明确的线对标示；

7.结构灵活 全模块化设计，可根据各形状机房灵活组合,充分利用机房的空间，便于安装和扩容；

8.特制机架 架体采用特殊铝合金型材组件结构，整架无一安装孔，可灵活定位，安装方便，结构可靠

订货指南：
