| 品牌 : | 杰恩 | 型号 : | 工频耐压击穿强度试验机 |
| 加工定制 : | 是 | 类型 : | 耐压测试仪 |
| 测量范围 : | AV20~100KV/DC25~14KV | 测量精度 : | ±1% |
| 电源电压 : | 220V/50Hz | 用途 : | 判定固体绝缘材料短路时电气强度 |
杰恩 电气介电强度试验机 工频电气介电强度测试机 塑料介电强试验机 工频耐压击穿强度试验机

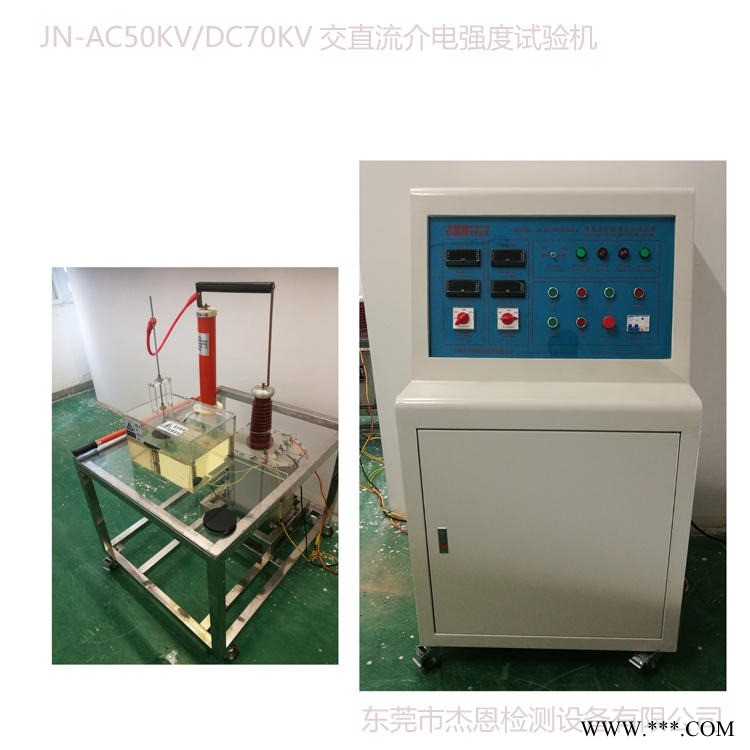

交直流介质强度试验系统
一、杰恩 电气介电强度试验机 工频电气介电强度测试机 塑料介电强试验机 工频耐压击穿强度试验机
产品用途
本试验系统主要适用于固体绝缘材料（如：塑料、橡胶、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质）在工频电压或直流电压下击穿强度和耐电压的测试，用以判定固体绝缘材料短路时电气强度。
二、杰恩 电气介电强度试验机 工频电气介电强度测试机 塑料介电强试验机 工频耐压击穿强度试验机
产品执行标准
本设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准：
1、IEC60060-1-89 高压试验技术 第1部分:一般定义和试验要求
2、IEC60060-2-94 高压试验技术.第2部分:测量系统
3、GB 1408-2006 固体绝缘材料工频电气强度的试验方法
4、GB/T 8815-2008电线电缆用软聚氯乙烯塑料
5、GB/T 32129-2015电线电缆用无卤低烟阻燃电缆料
6、GB/T 15065-2009电线电缆黑色乙烯塑料
7、GB/T1695-2005、 GB/T3333 、GB12656 及ASTM D149等标准
三、控制系统主要功能：在本系统中起控制、测量和保护作用，具有升降电压，零位合闸，过流过压保护，跳闸后自动降回零位，上下极限位置自动停止等功能。
四、主要参数
JN-ADT-3kVA-20kV | JN-ADT-5kVA-50kV | JN-ADT-10kVA-100kV | |
输出电压AC | 20kV | 50KV | 100KV |
输出电压DC | 20~25KV | 50~70KV | 140KV |
电压测量精度 | 试验电压数显， 高量程±1% | ||
击穿电流 | 电流显示，击穿电流设定范围：1mA~100mA | ||
升压速度 | 升压速度四档可选：Ⅰ档为低速档，升压速度约为500V/s，Ⅱ档为中速档，升压速度约为1000V/s，Ⅲ档为高速档，升压速度约为2000V/s。IV档为 高速 | ||
升压方式 | 自动升压 | ||
击穿电压 | 击穿电压数值保持 | ||
安全防护 | 具有零位启动、门连锁功能（开门自动切断高压） | ||
功率 | 3kVA | 5KVA | 10KVA |
输入电压 | 220V/50Hz | 220V/50Hz | 380V/50Hz |
电极箱 | 符合GB 1408-2006试验标准要求的直径为25/25/75毫米的平板电极箱 | ||
主要配置 | 1、主机一台 2、试验装置一套 3、控制系统一套 4、试验用电极 ￠25mm两个，￠75mm一个 5、 试验油箱一套 6、放电棒一支 （DC必备） | ||
