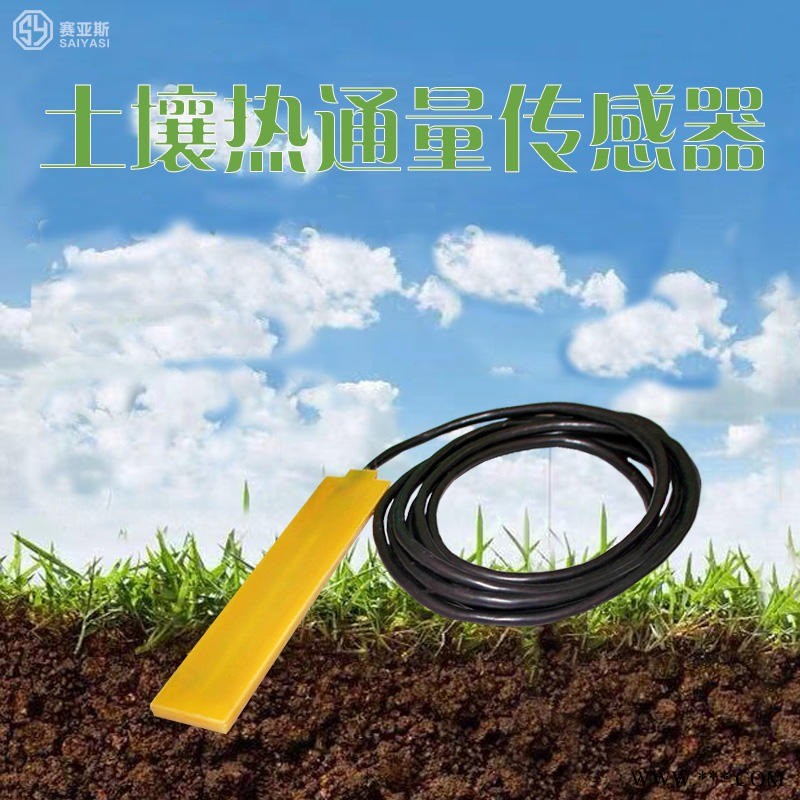

土壤热通量传感器

型号：SYC-RTLQ

（一） 技术参数

工作电源             DC 8V～14V

工作电流             <10mA(有线版)  <50mA(无线版)

待机电流             <1mA(有线版)   <10mA(无线版)

环境温度             -20 ～ 70℃

环境湿度             0 ～ 98RH

灵敏度               15 ～ 60W/m2

测量范围             -500 ～ 500W/m2

测量精度             ±5

响应时间             ≤30s

有线接口             RS-485，采用TOP标准串口数据协议

（二）工作原理

土壤热通量传感器（又称“土壤热通量板”、“热流计”）主要用于测量土壤的能量平衡和土壤层的热传导率。土壤热通量传感器采用热电堆测量温度梯度，该热电堆由两种不同的金属材料组成。热电堆探测器接收热 ，热 能使两个不同材料的结点之间产生温差电势。热通量传感器以电压的形式输出，电压正比于热通量，其输出电压为毫伏信号，改毫伏信号由数据采集系统读取。

（三）安装要点

    板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距离自然下垫面3-10cm深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，表面的微小起伏将使传感器读数失去代表性，同时传感器的上表面直接与空气接触也可能产生 误差，通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，从土壤表面向下沿剖面，量出所需要的深度，然后沿水平方向掏空，其大小可正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。
