太阳能家用发电系统(FS-S105/FS-S105A)

太阳能家用发电系统 FS-S105/FS-S105A

1. 应用范围：
1) 给家用电器供电，如DVD、电视机、风扇、灯等等。（用电器的总功率不得超过300瓦）
2) 给电子产品充电，如手机、数码相机、MP3、GPS、PDA、收音机等等。
3) 野外露营。

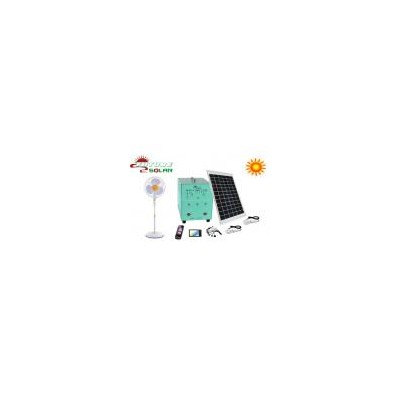

2. 产品示意图

1) 太阳能板
2) 电池电量检查按钮
3) 电池电量指示灯
4) 逆变器工作指示灯
5) 逆变器停止工作指示灯
6) 太阳能充电指示灯（红色表示正在充电，绿色表示充满）
7) 电池指示灯（绿色表示有电，红色表示电量低）
8) 12V负载指示灯
9) 8.4V负载指示灯
10) 5V负载指示灯
11) 3.3V负载指示灯
12) 8.4V/5V/3.3V USB 输出端口
13) 8.4V/5V/3.3V 输出选择开关
14) 12V输出接口
15) 8.4V/5V/3.3V 输出开关
16) 12V输出开关
17) 220V输出开关
18) 电池扩展接口+
19) 太阳能输入接口
20) 电池扩展接口-
21) 总开关
22) 220V输出接口
23) 机箱

3. 参数
1) ***大太阳能支持：18V45W
2) ***大电池支持：12V24AH
3) 控制器：12V10A
4) 逆变器：300W
5) 太阳能输入电压：18V
6) 输出电压：3.5V+5V+8.4V+12V+220V
7) 接口：10 (2 *USB, 3*直流输出, 2*交流输出, 1*太阳能输入，2*电池扩展接线头)
USB输出电压：3.5V+5V+8.4V
USB输出电流：1.5A
直流输出电压：12V
直流输出电流：3A
交流输出电压：220V
交流输出电流：5A
4. 充电/工作时间
1) 充满电时间：7-9小时 （在标准太阳辐射条件下）
2) 充满电后配套LED灯的使用时间：17-20小时

5. 配件
1) 5个手机充电转接头
2) 4个LED灯 （2个1W，2个3W）
3) 太阳能板5米电线
4) 一份说明书

6. 尺寸
太阳能板：750*535*35MM
机箱：445 *313*375MM

7. 重量
太阳能板：4.876 KG
机箱：14.9 K

8.备注：FS-S105A可用市电和太阳能充电，FS-S105只能用太阳能充
