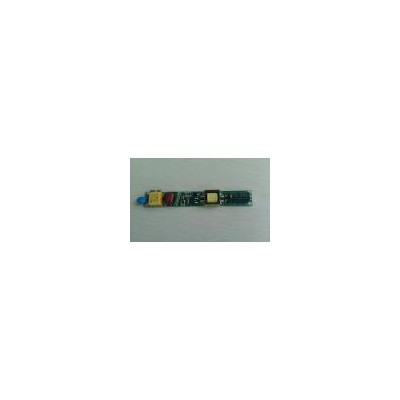

非隔离日光灯电源(TL-DF020 V1.1)

一、简述:

该产品是针对高可靠、高效率、高PF值市场，专为T管及玉米灯、横插灯LED设计的驱动电源。该电源可在86～264Vac输入电压下工作。恒流输出，体积小，效率高，高可靠、高性价比，是节能环保型绿色***产品。

二、产品特点：

●全电压输入：86～264Vac。适用于全球各地区电压

●高精度恒流输出。

●多种保护功能：过流、短路、过压、过温、空载。

●输入与输出非隔离。

●高效率、高可靠、高功率因数、低纹波。

●体积极小，可直接使用的在T5、T8、T10灯管以及玉米灯、横插灯中。

三、产品选型:

标品为输出24串12并,如果客户有其它规格要求可按客户要求调整

四、产品参数：

产品型号:                       TL-DF020.V1.1

输出电压(Output voltage)          40-80V

额定电流(Rated current)           240mA（在240mA内可调）

额定功率(Rated power)            20W

稳流精度(Voltage tol.)             ±3%

输入调整率(Voltage tol.)           ±3%

负载调整率(Load tol.)             ±3%

输入电压范围(Input range)       86～264Vac

效率(Efficiency)                  ≥92%(220Vac)

输入频率(Input Frequency)         47～63Hz

输入浪涌电流(Surge current)       <20A@230Vac

功率因数(Power Factor)           ≥0.95(220Vac)

短路保护(short current protection)   打隔模式,可自动恢复

环境工作温度(Operating Temp)     –20℃～＋70℃（内置）

保存温度(Storage Temp)          –40℃～＋85℃

绝缘强度(Withstand voltage)       非隔离

绝缘电阻(Isolation resistance)      非隔离

电磁干扰(EMC)                 不要求

外形尺寸(Outline)               L110mm*W16mm*H10.5mm

五.典型应用参数

可使用于24串，输出电流240mA，可根据客户要求调整
