| 品牌 | SINCHIP | 型号 | SAF-25A-200A | 输出电流 | 25（A） |
| 输入电压 | 380（V） | 输出电压 | 220（V） | 输出功率 | 3000（W） |
| 频率范围 | 50（HZ） | 加工定制 | 是 | 适用范围 | 电力行业 |
| 电源名称 | 滤波器 | | |

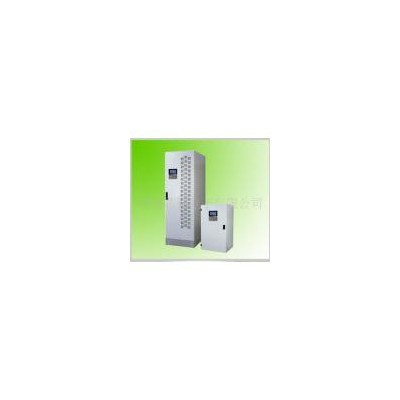

SAF系列有源电力滤波器是一种真正有效的谐波治理解决方案，采用***先进的有源谐波补偿技术动态消除电网谐波。SAF实时检测非线性负载产生的电流波形，分离出谐波部分，再通过IGBT逆变电路输出等同的谐波电流，以抵消负载谐波，确保从电网吸取的电流为正弦波，实现谐波滤除功能。此外，SAF还能提供超前或滞后的无功电流，用于改善电网的功率因数，实现动态无功补偿。
［性能特点］■ 动态有源滤波，全面改善电能质量。■ DSP全数字控制，20KHZ开关频率，对负载的动态变化迅速响应。■ 谐波补偿次数可选择，***高能滤除50次谐波。■ 滤波效果不受系统阻抗变化影响，并能自动抑制系统谐振。■ 并联安装方式，安装简单，体积小。■ 数字化控制，中文液晶显示。■ 效率高，满载损耗小于2.5%［技术指标］
| 参数 | 单位 | 25A | 50A | 100A | 150A | 200A |
| 线电压 | V | 208/380/400/480＋/－15% |
| 相/线数 | | SAF33系列为三相三线，SAF34系列为三相四线 |
| 频率 | HZ | 50/60+/-5% |
| 每相补偿电流 | A | 25 | 50 | 100 | 150 | 200 |
| 中性线补偿电流（1） | A | 75 | 150 | 300 | 450 | 600 |
| 滤除谐波次数 | | 2~50次 |
| 响应时间 | mS | 瞬时<1，全响应<20 (100%负载变化) |
| 上电电流 | | 小于额定电流值 |
| 效率 | | >95% |
| 功率损耗 | W | <3% 额定补偿容量 |
| 噪音（距离1米） | DB | <65DB |
| 柜体颜色 | | RAL9001 |
| 防护等级 | | IP21 |
| 外形尺寸 | mm | 800×1000×2200标准GGD机柜 |
| 安装方式 | 立式或壁挂式 |
| 存储温度 | -40℃～+70℃ |
| 工作环境温度 | -10℃～+40℃ (超过温度需降容) |
| 相对湿度 | <95%，无凝露 |
| 海拔高度 | <1000米 |
| 参考谐波法规标准 | IEEE519-1992 |
| 参考设计法规标准 | EN60146 |
| 安全法规标准 | EN50178 |
| 电磁兼容法规标准 | EN55011，EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5 |
