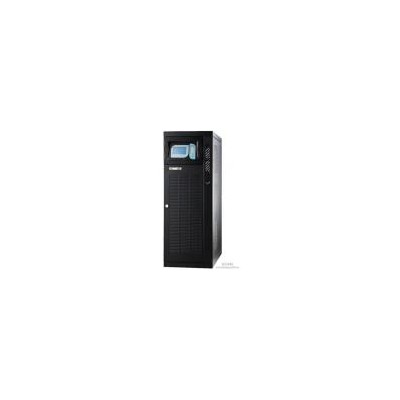

UPS电源(YTR1103)

建议零售价	¥3000.00	品牌	科华	型号	YTR1103
上市时间	1992	货源类别	现货	设备类型	在线式UPS
额定容量	3（KVA）	输出电压范围	220（V）	输入电压范围	220（V）
备用时间	30	转换时间	0（ms）	产品尺寸	198*490*347
重量	26（kg）	OEM	可OEM	***快出货时间	1-3天
是否支持一件代发	支持	***	提供***	售后服务	全国联保
包装清单	合格证、说明书	颜色	黑色



Ø 技术参数

型号 指标		YTR1101	YTR1101L	YTR1102	YTR1102L	YTR1103	YTR1103L
输 入 特 性	电压范围 （V）	160~290可以满载输出，120V~160V可以带50%负载
	频率范围 （Hz）	50±5%
	输入方式	单相三线
	电池电压 （V）	36		72		96
输 出 特 性	容量     （VA/W）	1000/700		2000/1400		3000/2100
	电压     （V）	220±2%
	频率     （Hz）	50±0.2%（电池模式）
	波形	正弦波
	电压失真度	THD < 3%（线性负载）
	功率因数	0.7（滞后）
	切换时间 （ms）	0
	过载能力	负载105%~130%维持60秒转旁路，131~150维持30秒转旁路
	输出方式	2个国标插座，1个美标插座		2个国标插座，1个美标插座和接线排
其   它   特   性	备用时间	5分钟	长延时 任意配置	5分钟	长延时 任意配置	5分钟	长延时 任意配置
	充电恢复时间	<12小时（标准延时机型）
	通讯介面	RS232接口支持UPS电源管理软件及SNMP通讯协议
	面板显示	LED显示UPS的运行状况
	报警功能	电池低压，市电异常，UPS故障、输出过载
	保护功能	电池欠压保护、过载保护、短路保护、过温保护、输入过压保护
	音频噪声 （dB）	< 45
	工作温度	0 ~ 40℃
	相对湿度	0 ~ 95%，无冷凝
	尺寸    （mm） （高×宽×深）	225×155×400		347×198×490
	重量    （kg）	13.5	6.5	25.5	13.5	29.5	13.5

◆ 指标变动恕不另行通知





第二章 监控管理



智能监控软件 UPSilong2000介绍

UPSilon 2000 是一套适用于RS-232 智能型UPS 的监控软件，在市电正常时，UPSilon 2000  能以数据及图形，清楚显示UPS 输出入电压、频率、负载、温度及电池容量等资料的实时状态，帮助使用者监控电力供应的品质，同时还可透过网际网络进行远程监控UPS ，让使用者可以不受空间的限制，更有效率的管理电力；当市电发生中断或是UPS 电池低电位时，UPSilon 2000  更能充份发挥其无人状态下的监控功能，除精确的做到自动安全存盘、系统安全关机的功能外，更增加多方位的自动警讯传送功能，包括自动拨号发送呼叫器警讯，以及电子邮件传送警讯等，使用者不但不必担心市电的突然中断，会造成任何系统或档案的损失，更可以在***时间内，进行必要的应变处理。



UPSilong2000的监控方式连接方式：

只要一根RS232通信线与UPS和电脑之间连接既可，在PC端安装UPSilong2000监控软件进行相关的设置就可完成如下图：





进入UPSilon的如下所示之功能画面：



Ø  UPS动态资料显示区 （1）

UPSilon侦测到UPS供电状态后，会将相关的信息显示于此区，使用者可选择以码表、数字 、方块图 、条图等方式来显示，显示之内容包含输入电压、输出电压、频率、电池容量、负载、温度…等之信息。

Ø UPS状态区 （2）

安装完成UPSilon软件后，使用者可从本区中查看UPS是否已与电脑连线、市电是否正常、UPS供电状态及UPS硬件的相关信息。

Ø 功能选择区 （3）

安装完成后，即可开始设定各项功能的参数值。

功能简介



Ø 支持Windows NT Service functionØ 提供多国语言显示Ø 自动以电子邮件发送警讯

启动电子邮件传送功能：使用者可设定将UPSilon所侦测到的市电中断、UPS电池低电位或关机讯号等讯息，以电子邮件传送通知系统管理人员。输入接收讯息的邮件地址，可将事件分别传送给不同的人员，传送的人数不限。



Ø 可透过TCPIP或Internet进行网络远程UPS监控Ø 自动侦测市电中断及UPS电池低电位

当市电中断时,可设置多少分钟后开始关闭动作 (0-2880)：即设定市电中断后电池所能维持系统运作的时间。当电池低电位时,多少分钟后开始关闭动作 (0-600)：设定电池低电容量发生时UPS能维持系统运作的时间。



Ø 可弹性设定UPS自动开关机时间Ø 实时以图形显示UPS状态，如温度、电压、负载、频率...等。  Ø 广播警告讯息

启动警告讯息显示窗口：使用者可设定当UPSilon侦测到市电中断、UPS电池低电位或关机讯号时，是否要将警告讯息显示在屏幕上通知使用者。各事件发生时所显示的警告消息正文可使用软件的预设文字或由使用者自行修改。(画面如下所示)

Ø 可设定关机倒数时间和每次警告之间的间隔时间

本区设定在UPSilon软件侦测到关机讯号时，所需执行的功能，使用者可自行选定各项功能是否执行。为了给人可以有个反应的时间可以用户自己设置相应的关机倒计时时间。



Ø 可设定UPS 诊断性自我测试时间

包括可诊断、逆变器供电状态、旁路供电状态、电池状态（可进行电池的冲放电测试）等，画面如下所示：





Ø 离开系统前自动关闭及存储应用程序

在UPS低电量时可以提前关闭电脑系统，设定关闭系统前，自动储存所有开启的应用程序及档案。若工作档案未给予档名，UPSilon会自动以TEMP档储存(如：~Wnnnn.TMP) 。关闭的文件名称可到功能选单中的'上次关机储存之应用程序'中查看。

程序启动时显示上次关机前存盘资料：若上次关机时有设定执行'自动储文件'的功能，则在重新启动系统时，UPSilon会显示关闭的档案信息，画面如下所示：



Ø 记录及分析电源状态

在UPS数据资料中记录UPS的输入电压、输出电压、频率、负载、电池容量、温度等数据，记录的间隔时间可在参数设定画面中的'记录UPS数据'栏中做修改，并可按'更新'键随时更新资料或按'清除'键将记录清除。画面如下图所示：



在每月事件记录中可查看市电中断、电池低电位、关闭系统及UPS、UPS自我测试等事件的发生频率，并以不同的颜色区别（如下图）。



当以光标点选代表事件的方块图时，在画面左下方的'Power Events'中，即会显示此事件发生的详细时间。若欲得查询其它月份的事件纪录，可点选画面下方的'PREV'及'NEXT'键。

Ø 功能简表
