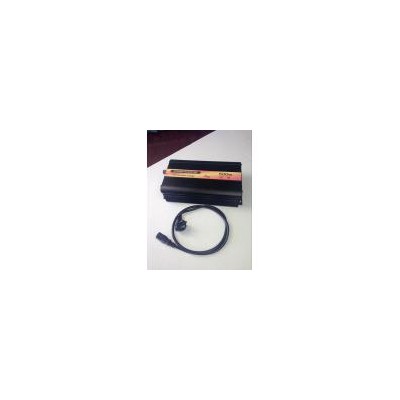

产品介绍
| 参数表 |
| 并网系列型号 | 500W |
| 输出波形 | 纯正弦波 |
| 持续输出功率 | 400W |
| ***大交流输出功率 | 500W |
| 功率因数 | 0.98 |
| ***大直流输入电压 | VpvDC60VDC |
| 直流电压范围，***大输出 | 22-60V |
| ***大输入电流 | Fuse（保险丝） |
| 反压保护 | 有且不烧保险片 |
| 交流标准电压范围 | 90-130V/190-250V |
| 交流频率范围 | 46Hz-65Hz |
| 输出电流总谐波失真 | THDIAC＜5% |
| ***大效率 | >85% |
| 孤岛效应保护 | VAC;fAC |
| 温控风扇 | Yes |
| 过热保护 | Yes |
| 过压保护 | Yes |
| 欠压保护 | Yes |
| 输出短路保护 | 限流 |
| MPPT | Yes |
| 显示 | LED |
| 安装 | 壁挂 |
| 冷却 | 风扇 |
| 待机功耗 | ＜2W |
| 夜间功耗 | ＜1W |
| 环境温度范围 | -10℃-45℃ |
| 环境湿度 | 0-99%(Indoor Type Design)（室内款式设计） |
| 防水 | Indoor Type Design（室内款式设计） |
| 电磁兼容 | EN50081.part1 EN50082.part1 |
| 电网扰动 | EN61000-3-2 EN60950-1 |
| 电网检测 | DIN VDE 126 |
| 包装与重量 |
| 型号 | 500W |
| 净重 | 2.5kg |
| 毛重 | 3kg |
| 尺寸 | 290*139*72mm |
产品特点1）直接连接到太阳能电池板（不需要连接电池）采用了精确的MPPT功能、APL功能，自动把太阳能板的功率调整到***大输出，只需将太阳能板直接连接到并网逆变器上，无需再连接电池。 2)交流电0角相高精度自动检测交流电的0角相经隔离放大后输入到MCU进行高精度检测分析，相移率只有〈1％，从而实现了高精度同相调制交流电并合输出功能。 3)同步高频调制在并网的过程中，通常是采用同角相并网（即两交流电的相位差完全等于0时，用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电，再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合，实现高频调制。 4)输出纯正正弦波 采用SPWM直接产生纯正正弦波输出。 5)功率自动锁定（APL）在不同的电流强度的波动下，就要用到了MPPT功能，当MPPT功能调整到了***大功率点时，本产品自动把功率锁定在***大的功率点上，使输出的功率更为稳定。 6）***大功率点追踪（MPPT）在电流强度，电压不停的变化下，如果没有功率点追踪的话就会出现很多问题，以前一般是采用一个太阳能控制器，本产品采用了高精度的MPPT运算功率，自动而即时的把太阳能板的输出功率调整在***大的输出点上，从而实现了稳定的输出目的。 7）自动适应不同的负载功率因数,适应于任何的功率负载。 8）恒流，恒功率本产品是恒电流，恒功率输出，而不会出现过载，过流现象。 9)电网有故障时自动关闭输出当市电电网停电或电网有故障时，逆变器会自动关闭输出。 10）电流限制保护电流限制。 11）多台机器堆栈（在并行多机使用）可以多台机器并联使用，实现了小功率的逆变器并联为大功率输出功能。 13）高频高转换率采用高频转换，使输出的效率更高 使用方法 1、DC端的连接分别将太阳板的正极输出线连接到逆变器的红色输入端子，太阳板的负极输出线接到逆变器的黑色输入电子，请务必将端子的螺帽拧紧，杜绝接触不良的情况。如图2所示： 2、AV端的连接逆变器电源线与市电插座连接之前，请先断开市电。然后将配备的AV电源线带孔一端插到逆变器的三角接口：将AC电源线带针脚一端连接到市电的三脚插座，请确保两端都牢固连接，杜绝接触不良的情况。如图3所示： 3、使用正确连接后，逆变器了彩色指示灯亮起，逆变器正常工作。4、多台并联使用的连接方法为了达到更高功率的使用要求，本产品可以堆叠使用，如：4个500W的并网逆变器并联输出2000W，并且堆叠个数不限。
