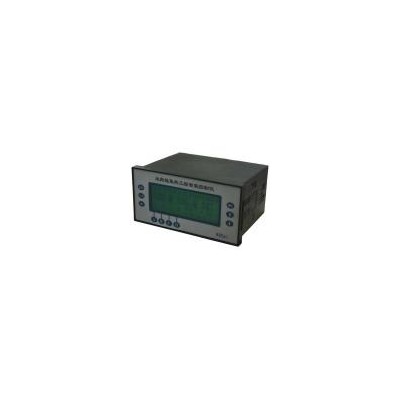

[促销] 双水箱太阳能热水工程控制仪(NDS62)

（一）．集热运行模式

0． 标准

（1）         定温放水：热水箱温度T2≥【设定水温】时――

                  集热器温度T1≥【设定水温】＋6℃时，进水阀F打开，用冷水将热水顶入热水箱（此时不能手动关闭加水）；

                  集热器温度T1≥【设定水温】-2℃时，进水阀F（或抽水泵D2）关闭；

         为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。

（2）         温差循环：热水箱水满或者热水箱未满且热水箱温度T2<【设定水温】进行温差循环－－

                 （集热器温度T1－热水箱温度T2）≥【启动温差】，循环泵D1打开

                （集热器温度T1－热水箱温度T2）≤【停止温差】，循环泵D1关闭。

1． 定温放水：集热器温度T1≥【设定水温】＋6℃时，进水阀F打开，用冷水将热水顶入热水箱（此时不能手动关闭加水），

              集热器温度T1≥【设定水温】-2℃时，进水阀F（或抽水泵D2）关闭；

            为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。

2．    温差循环：（集热器温度T1－热水箱温度T2）≥【启动温差】时，循环泵D1打开，

              （集热器温度T1－热水箱温度T2）≤【停止温差】时，循环泵D1关闭。

3．    定温放水＋温差循环：水箱未满时执行定温放水（模式1），水满后执行温差循环（模式2）。

4．    温差循环+定温加水:

（1）  当（集热器温度T1－热水箱温度T2）≥【启动温差】时，循环泵D1打开，

当（集热器温度T1－热水箱温度T2）≤【停止温差】时循环泵D1关闭。

（2）当水箱温度≥【设定水温】时，启动加水（空晒保护无效）；

     当水箱温度≤【设定水温】－3℃时，停止加水

     为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。

（二）．辅助功能

     1．定时加水：每天可设定***多三个时间点自动加水至相应的水位设定值；

                    已开始定时加水时，可以按“加水”键取消本次定时加水。

 2．定时加热：每天可设定***多三个时间点自动将水箱内的水加热至相应的设定水温值；

                在已开始定时加热时，可以按“加热”键取消本次定时加热。

3．用水循环：在设定时间段内

(水箱温度T2－用水管道温度T4) ≥【用水循环温差】时,打开用水循环泵D2;

                   (水箱温度T2－用水管道温度T4) ≤【用水循环温差】-5℃时,关闭用水循环泵D2;

水箱温度T2≤25℃时,停止用水循环。

4．         ***低温度保持：每当水温≤【***低温度】－3℃时，就加热到【***低温度】。

                同时停止加水（手动加水除外），以免水温太低。

5． ***低水位保持：每当水位＜【***低水位】时，就自动加水到【***低水位】＋1。

6． 供水: 可设定***多4个时间段供水；

7．         低温放水:为了在天气不太好的情况下,提高集热效率,采取以下措施:

(1)  如果计时≥【低温放水延时】，【设定水温】＋6℃＞集热器温度≥【低温放水温度】，则认为太阳能不足，散热比较多，打开加水，到集热器温度≤【低温放水温度】－2℃停止；

(2)  在【低温放水延时】的计时过程中，如果集热器温度≤计时段内***高值－3℃，认为集热器温度是在下降，打开加水，到集热器温度≤【低温放水温度】－2℃停止

8． 第2加热:（加热2温度－热水箱温度）≥【加热2温差】时，第2加热开，

                          （加热2温度－热水箱温度）≤2℃时，第 2加热关。

（三）。保护

        １．空晒保护：为保护集热管，当集热器出水口温度T1＞【空晒保护温度】时，停止所有循环，直至集热器出水口温度T1≤【空晒保护温度】-20℃时恢复所有循环。

　　   ２．干烧保护：水位＝０时，系统自动关闭并禁止启动电加热。

       3．防冻保护：循环管道温度T3＜【防冻保护温度】，进入防冻保护状态，

                        循环管道温度T3≥【防冻保护温度】＋6℃，退出防冻保护状态。

                       进入防冻状态后，自动启动伴热，循环泵D1打开，（此时循环工作指示灯闪烁）；

进入防冻状态后也可以手动关闭伴热。

4.故障保护： 加水启动后, 如果在【故障保护】计时内水流开关不动作，认为是漏水或无自来水(模式0,1,3有效)；

循环启动后, 如果在【故障保护】计时内水流开关不动作，认为是漏水或循环泵坏；

发生故障后,系统停止加水和循环,给出提示,按“返回”键或重新上电可恢复运行

                            四．调整和控制

控制仪上电之后，首先出现开机画面，然后显示主页面：热水箱温度，热水箱水位，集热器温度，用水管道温度等。

（一）。按钮功能:

1.      【确定】 :进入菜单显示状态、确认输入参数;

2.      【返回】 :返回上一级菜单、放弃输入的参数值;

3.      【开关】 :打开/关闭参数选项或功能;

4.      【↑↓】 :上/下移动光标、调整参数值;

5.      【→  】 :左/右移动光标

     （二）。调整参数例 :  3级密码：管理员，制造商

           设置加热温度:

1.  按【确定】进入主菜单显示状态,移动光标到“管理员密码”；

2.  按【确定】输入管理员密码,显示“正确”,能修改系统参数;显示“错误”则不能修改系统参数。

3.  移动光标至“系统参数”，按【确定】进入下一级菜单，移动光标到“加热温度”；

4.  按【确定】对应参数值反白，此时可按【↑】【↓】调整参数值。

5. 按【确定】确认输入的参数，系统将记忆输入的参数

                             五．接线

  特别注意：在使用三相四线制供电时，须将L相和N相正确地接到控制仪上；并保证输出控制电压是AC220V。
