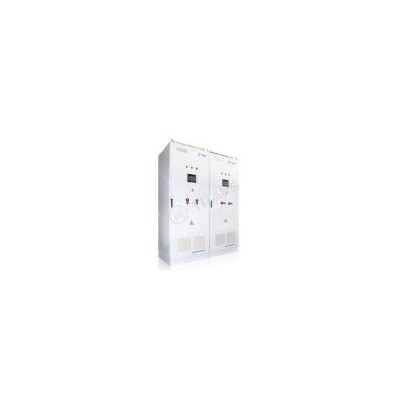

TPCS系列
双向变流器/逆变器
产品应用
本系统是“泰坦”根据储能电站的需要开发的新一代电源产品。在储能、光伏、微网系统中作为与公共电网之间相连的交流—直流、直流—交流的双向变流装置。
产品组成及特点
由IGBT变流装置、交/直流滤波器、软启动器、监控器、隔离变压器、保护装置等部份组成。具有电网峰谷调节、提高电网质量，以及新能源接入等功能特点。
技术指标：
| 直 流 侧 | 电压范围（Vdc） | 600～820 | ||
| 额定功率（kVA） | 100、250、500 | |||
| 充电稳压精度 | ≤±0.5% | |||
| 充电稳流精度 | ≤±1.0% | |||
| 纹波系数 | ≤±0.5% | |||
| 交 流 侧 | 交流电压（Vac） | 380±15% | ||
| 允许频率范围（Hz） | 48～50.5 | |||
| 总电流谐波畸变率 | ＜5%（50%负载以上） | |||
| 充电功率因数 | ≥0.99（50%负载以上） | |||
| 放电输出功率因数 | -1.0～1.0 | |||
| 交流过载能力 | 110%，过载10分钟；120%，过载1分钟 | |||
| 效 率 | ≥95%（50%负载以上） | |||
| 功 能 | 低电压穿越、反孤岛效应检测 | |||
| 冷却方式 | 风冷 | |||
| 噪 声 | ≤60dB | |||
| 防护等级 | IP30 | |||
| 通信接口 | RS232/485/CAN/以太网接口可选 | |||
| 工作环境温度 | -20℃～+50℃ | |||
| 工作环境湿度 | ≤95% | |||
| 柜体尺寸（高x宽x深，mm） | 2260x800x800（100KW） | 2260x1600x800（250KW） | 2260x1800x800（500KW） | |
