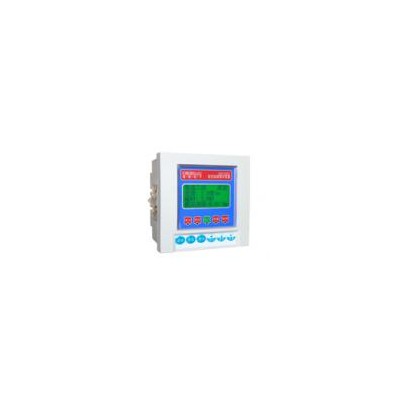

1、 功能特性
■一体化嵌入式安装，省却连接线，更可靠，安装更方便
■可任意组合选择下述功能
■提供10种标配保护，可扩展漏电保护，保护动作准确可靠
■高精度测量各种电力参数
■***多2路模拟量输出，输出对象可编程
■1路模拟量输入测量
■***多11路开关量输入
■***多5路继电器跳闸、报警、控制输出
■事件记录功能，分辨率达到2ms
■具备双RS485通讯接口，MODBUS-RTU通讯协议,1路Profibus-DP通讯接口
■中文液晶显示
■多按键面板实现数据查询、保护参数整定操作
■配有小型穿芯式电流互感器
■超小型化设计，同时实现上述功能的产品深度仅56mm
2、 外形尺寸和安装示意图
3、 性能指标
-------------------------------------------------------
■执行标准：
-------------------------------------------------------
■安装方式：带显示一体开孔嵌入式安装，开孔90*90mm
-------------------------------------------------------
■额定输入：电流1A、5A、7A、10A、25A、60A、110A、160A
电压220V/380V、380V/660V
-------------------------------------------------------
■标配保护：电流速断、电流一段、电流二段、反时限过电流、接地、电流不平衡、过压、欠压、外部故障、后加速
■扩展保护：漏电保护
-------------------------------------------------------
■测量数据：电流、电压、功率、功率因数、频率、电度等多种参数
■精度等级：电流、电压0.5级，功率1级，有功电度1级
-------------------------------------------------------
■开关量输入：***大11路，内部提供电源或外部提供电
■继电器输出：***大5路，可选常开或带一组常闭节点
用于跳接触器、跳断路器、报警、遥控输出
容量为250Vac/5A,30Vdc/5A
-------------------------------------------------------
■事件记录：标配10条，分辨率达到2ms；可扩展64条、带时标
--------------------------------------------------
■模拟量输出：***多2路4～20mA输出，内部有源，输出负载为500欧姆
■模拟量输入：1路4～20mA输入
--------------------------------------------------
■显示：中文液晶屏带背光显示测量数据、运行状态、开入、开出状态，
■按键：六按键，查询数据和设置参数
--------------------------------------------------
■通讯端口：***多2路RS485通讯，MODBUS-RTU协议, 1路Profibus-DP通讯接口
■波特率：2400～19200bps
----------------------------------------
■工作电源：85～265VAC 100～300VDC
■整机功耗：<3VA
---------------------------------------
■工频耐压：输入-输出-电源 AC2kV/1min
■绝缘电阻：>50MΩ
■冲击电压：5kV（峰值）,1.2/50uS
----------------------------------------
■电快速瞬变脉冲群抗扰度： GB/T 14598.10(IEC60255-22-4) Level B
■浪涌抗扰度： GB/T 14598.18(IEC60255-22-5) Level 3
■静电抗扰度： GB/T 14598.14(IEC60255-22-2) Level 3
■射频电磁场辐射抗扰度： GB/T 14598.9(IEC60255-22-3) Level 3
■射频场感应的传导骚扰抗扰度：GB/T 14598.17(IEC60255-22-6) Level 3
■工频抗扰度： GB/T 14598.19(IEC60255-22-7) Level A
■振荡波抗扰度： GB/T 14598.13(IEC60255-22-1) Level 3
■传导发射限值检验： GB/T 14598.16(IEC60255-25)
■辐射发射限值检验： GB/T 14598.16(IEC60255-25)
----------------------------------------
■工作温度：-20～70℃
■存储温度：-40～80℃
■相对湿度：5～95%RH，无凝露
