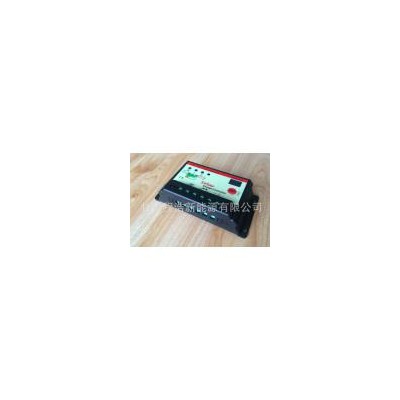

外 形尺 寸：133mm×70mm 安装孔尺寸：126mm×50mm
主要特点：
使用了单片机和专用软件，采用了基于专家控制系统的专用软件,实现了智能优化SOC控制，更先进、更可靠、更高效,有效保证并延长了系统部件的使用寿命。 具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险。 采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有准确的温度补偿。 直观的LED发光管指示当前电瓶状态，让用户了解使用状况。 取消了电位器调整控制设定点，而利用了Flash存储器记录各工作控制点，使设置数字化，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素； 使用了轻触按键式操作，使用极其方便美观。 温度补偿采用了外置温度传感器,较内置温度传感器控制精度更高。 利用先进电源技术,大大提高单位面积的有效功率,结构更紧凑。 采用大口径、大间隔接线端子,可安装***大6mm2导线,导线间隔9.5 mm,增强了绝缘性能及安装可靠性,不易滑丝。 充电及超压指示：当系统连接正常，且有阳光照射到光电池板时，充电指示灯(1)为绿色常亮，表示系统充电电路正常；当充电指示灯(1)出现绿色快速闪烁时，说明系统过电压，处理见故障处理内容；充电过程使用了PWM方式，如果发生过过放动作，充电先要达到提升充电电压，并保持30分钟，而后降到直充电压，保持30分钟，以激活蓄电池，避免硫化结晶，***后降到浮充电压，并保持浮充电压。如果没有发生过放，将不会有提升充电方式，以防蓄电池失水。这些自动控制过程将使蓄电池达到***佳充电效果并保证或延长其使用寿命。
蓄电池状态指示：蓄电池电压在正常范围时，状态指示灯(2)为绿色常亮；充满后状态指示灯为绿色慢闪；当电池电压降低到欠压时状态指示灯变成橙黄色；当蓄电池电压继续降低到过放电压时，状态指示灯(2)变为红色，此时控制器将自动关闭输出，提醒用户及时补充电能。当电池电压恢复到正常工作范围内时，将自动使能输出开通动作，状态指示灯(2)变为绿色；
负载指示：当负载开通时，负载指示灯(4)常亮。如果负载电流超过了控制器1.25倍的额定电流60秒时，或负载电流超过了控制器1.5倍的额定电流5秒时，故障指示灯(3)为红色慢闪，表示过载，控制器将关闭输出。当负载或负载侧出现短路故障时，控制器将立即关闭输出，故障指示灯(3)快闪。出现上述现象时，用户应当仔细检查负载连接情况，断开有故障的负载后，按一次按键即恢复正常输出。
负载开关操作：控制器上电后默认负载输出为关闭，在正常情况下，每按一次按键，负载输出即改变一次开关状态。当负载输出为开时，负载指示灯(4)常亮；当负载为关闭时，负载指示灯(4)常灭；当负载过载时，故障指示灯(3)慢速闪烁，当负载发生短路时，故障载指示灯(3)快速闪烁。负载过载或短路控制器均会关闭输出。***次发生负载短路30秒后自动恢复输出若还没排出短路故障只能手动恢复输出。如复位过载、短路保护，排出负载的短路或过载故障，按一次按键，即恢复正常输出。
过放强制返回控制：发生过放后，蓄电池电压上升到过放返回值13.1V（12V系统）时，负载自动恢复供电。但在发生过放后，蓄电池电压上升到过放返回值12.5V（12V系统）以上时，若此时按按键开关，即可强行恢复负载供电，以保应急使用，注意此操作只有电压超过12.5V（12V系统）时起作用。
◆ 12V/24V自动适应 ◆ 双LED数码管显示 ◆ 3阶段充电方式 ◆ PWM脉冲调制充电技术 ◆可设置光控及1-13小时时控 ◆短路保护，过压保护，过流保护，防雷击保护 ◆待机电流小于5mA
