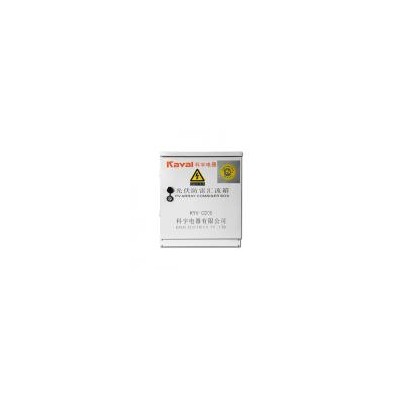

产品概述：汇流箱是指用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流箱，在光伏汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。
汇流箱固定：汇流箱需要安装固定在室内或室外合适场所，可由箱体两边的4个螺钉固定孔固定。
汇流箱开箱：汇流箱盖面可以由箱体左边的锁扣打开。方法是插入开箱钥匙并向右转动90度，打开锁扣即可开箱。
汇流箱接线孔：汇流箱接线孔位于底盖，导线可以由箱体底部的接线孔插入汇流箱内部，并由紧固螺帽锁紧。方法是松开紧固螺帽，插入导线并连接好内部，再紧固螺帽锁紧。
汇流箱内部主要连接部件：检测单元、自供电源、避雷器、断路器、光伏电池组正负极接入熔断器、RS485接线端子、汇流箱大地接线端子（可定制）
汇流箱外部线路连接：
（1）.外部1-8路光伏电池正极接线头穿过汇流箱底部的光伏电池正极紧固螺孔后插入正极保险丝输入孔，固定相应的螺孔，再紧固相应的螺帽锁紧
（2）.外部1-8路光伏电池负极接线头穿过汇流箱底部的光伏电池负极紧固螺孔后插入正极保险丝输入孔，固定相应的螺孔，再紧固相应的螺帽锁紧
（3）.外部RS485接线头穿过汇流箱底部的RS485紧固螺孔后插入RS485接线柱，固定相应的螺钉，再紧固相应的螺帽锁紧。
（4）.外部汇流正极、负极、大地接线头穿过汇流箱底部的汇流正极、负极、大地紧固螺孔后插入汇流正极、负极、大地接线孔，固定相应的螺钉，再紧固相应的螺帽锁紧。
参数设置：
按Entor进行参数设置
在修改参数前，必须通过密码校验，密码固定为“111”
在修改参数步骤分如下：
1）.按Enter键，进入参数修改状态。
2）.操作左右或上下键修改参数值
3）.按Enter键，确认修改值
4）.选择“SAvE”项，按Enter，保存设置，设置生效
Pass：默认值为000，输入密码111进入，操作步骤为：Enter键，显示000，依次按Enter，左右，上下键，修改为001，重复操作左右，上下键，将密码改为111，按Enter键，进入设备地址设置。
Addr：设备地址，默认值为001，可通过左右键进行更改。
按左右翻页键，进入波特率设置
bAUd：设备波特率，1200/2400/4800/9600（默认9600）。按左右翻页键，进入测试。
CS：测试，按Enter，数码管显示全亮，表示显示无故障。按左右翻页键，进入保存配置。
SAvE：保存设置。按左右翻页键，进入返回配置
rETUrn：放回配置
技术参数：
***大接入路数：8
环境温度：-25~+40℃
环境湿度：0~90%
工作海拔：3000米级
保险丝：每路正负极分别接光伏专用保险丝
避雷器：汇流正负极分别接光伏专用避雷器
断路器：汇流正负极分别接光伏专用断流器
汇流箱体设计：箱体封闭式设计，防静电、防震、防尘、防锈、防雨水渗漏、阻燃
汇流箱体散热：箱体自然散热
汇流箱体防雷：汇流箱体接地防雷
绝缘性：输入对地、输出对地、
系统响应时间：1秒
工作电源：使用内部汇流直流电源
测试精度：光伏电池测量精度0.5级，外部模拟量0.2级
RS485通讯：RS485+磁隔离/Modbus-RTU协议，4800/9600/19200/38400bqs
机壳防水等级：IP65，室内室外安装使用
