| 品牌 : | 安科瑞 | 型号 : | APV-M12 |
| 加工定制 : | 是 | 类型 : | 电子式电能仪表 |
| 基本电流 : | 10 | 准确度等级 : | 1 |
| 参比电压 : | 1000v | 名称 : | 直流汇流箱 |
| 货号 : | 无 | 产品用途 : | 对光伏电池陈列进行一级汇流 |
| 输助电源 : | AC 85-270V或DC 300V-1000V或DC 24V | 输入电流范围 : | DC 20A |
| 防水等级 : | IP65 |
1 概述
太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要，安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪，分别应用于汇 流箱、直流柜及交流柜中，并通过Acrel-3000 V8.0光伏发电监测系统实现后台集中监控。
2 APV-M系列智能光伏汇流箱
在光伏发电系统中，数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到较佳。APV-M系列智能光伏汇流箱主要作用就是对光伏 电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。在提供汇流防雷功能的同时，还监测了光电池板 运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集，继电器接点输出等功能，并带有风速、温度、辐照仪等传感器接口功能供客户选择，装置 标配有RS485接口，可以把测量和采集到的数据上传到监控系统。
2.1 产品特点
◆ 符合《CGC/GF002：2010》光伏方阵汇流箱技术规范
◆ 防水等级为IP65，满足室内外安装要求
◆ 测量元件采用霍尔传感器，隔离测量大16路输入
◆ 光伏专用熔断器，耐压DC1kV，熔断电流可选择
◆ 可选电压测量功能，测量电压DC1kV
◆ 提供外部传感器输入接口，可测量辐照、温度、风速等
◆ 具有RS485通讯接口，使用Modbus-RTU通讯协议
◆ 多种供电方式（DC24V、AC/DC220V、DC880V）可选择，适用于家用屋顶太阳能或大型光伏电站应用
◆ 可根据客户需求配用国外ABB等厂家的光伏专用直流断路器，光伏专用直流熔断器、防雷保护器等等。
2.2 产品功能
◆ 光伏电池串开路报警，状态检测
◆ 带开关量输入，用于采集直流断路器、防雷器等输出空接点状态
◆ 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸
◆ 提供温度、辐照、风速等类型传感器输入接口
◆ 可输出DC24V电源给外部传感器供电
◆ 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式

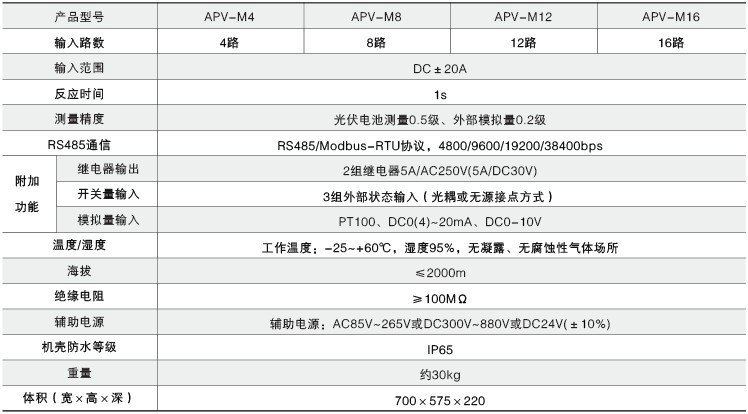

2.3 技术参数

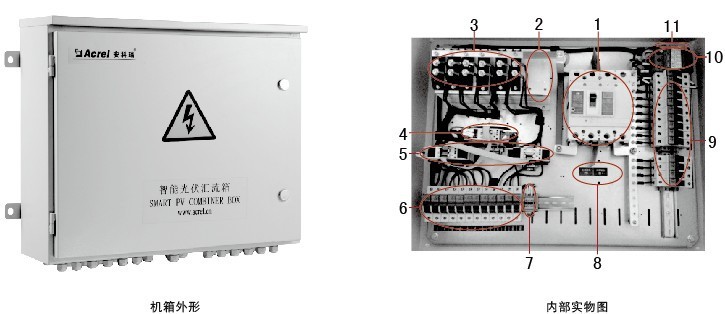

2.4 外形尺寸与结构
