发送询价
产品介绍
F•RST®Su406&Su806是一款超快速固化型EVA封装胶膜产品。使用该胶膜能使组件层压总时间降至10~12分钟，能极大地提高光伏组件的生产效率。同时，Su406&Su806胶膜还兼具优秀的抗PID性能、抗蜗牛纹性能和耐老化性能。

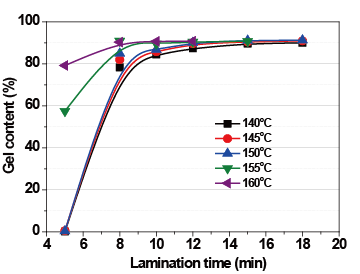

快速交联特性
性能参数
| 性能 | 测试方法 | 单位 | Su406 | Su806 | |
| 常规克重 | FST方法 | g/m2 | 430±20 | 390±20 | |
| 表观厚度 | FST方法 | mm | 0.55±0.05 | 0.50±0.05 | |
| 常规长度 | FST方法 | m/roll | 150 | 150 | |
| 宽幅 | FST方法 | mm | 客户定制0/+7 | 客户定制0/+7 | |
| 密度 | ASTMD792 | g/cm3 | 0.95-0.96 | 0.95-0.96 | |
| 熔融范围 | FST方法 | ℃ | 40-80 | 40-80 | |
| 收缩率(120℃,3min) | GB/T29848 | MD% | <3.0 | <3.0 | |
| TD% | <1.5 | <1.5 | |||
| 紫外截止波长 | FST方法 | nm | -- | 360 | |
| 光透过率 | 1100nm-380nm | GB/T29848 | % | >91 | >91 |
| 380nm-290nm | % | >80 | <30 | ||
| 交联程度 | GB/T29848 | Gel% | >75 | >75 | |
| 体积电阻率 | GB/T29848 | Ω·cm | >1.0×1015 | >1.0×1015 | |
| 与玻璃粘结强度 | GB/T29848 | N/cm | >60 | >60 | |
| 对TPT背板粘结强度 | GB/T29848 | N/cm | >40 | >40 | |
注：产品克重、长度、宽幅均可客户定制。
