太阳能充放电控制器
1 产品概述新一代LS-EU系列控制器，具有美观、大方、经济、实用、简单易用等特点。此产品具有许多卓越的特征，如：
·蓄电池指示灯可直观判断蓄电池电压状态，直观明了
·全面的电子保护功能：过充、过放、过载、负载短路及蓄电池反接保护
·USB输出接口可提供5V直流电源，实现电子设备的充电功能
·人性化按键设置，操作更加舒适、方便
·工业级设计，使用范围更加宽广
该系列的产品信息如下：
型号 参数 | LS0512EU | LS1012EU | LS1024EU | LS2024EU |
系统额定电压 | 12V | 12V/24V 自动识别 | ||
额定充放电电流 | 5A | 10A | 10A | 20A |
蓄电池端***大允许电压 | 16V | 32V | ||
光电池端***大允许电压 | 30V | 50V | ||
USB输出端口 | 5VDC/1.2A | |||
第1步：接线

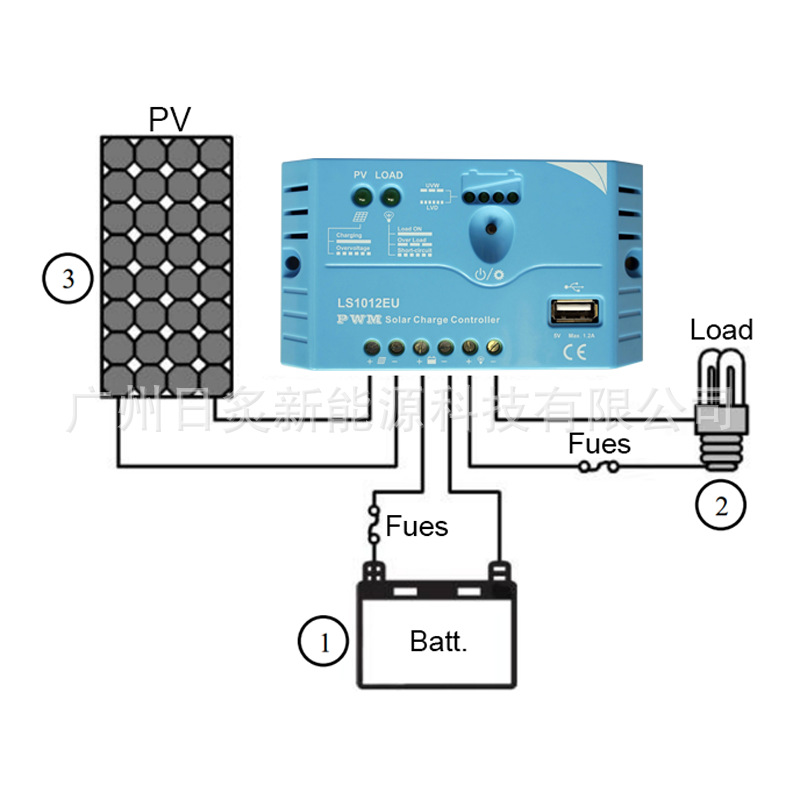

如图所示的连接顺序，依次进行蓄电池、负载、光电池的连接。系统接好线后，仔细检查一遍所有的连接，看每一个端子的正负极连接是否正确，6个接线端子是否都已拧紧。
第2步：观察运行状态
当蓄电池给控制器供电，控制器上的蓄电池电压LED指示灯会点亮，注意观察是否正确。如果控制器没有启动，或者控制器上的蓄电池电压LED指示灯指示错误，请参考章节5解除故障。

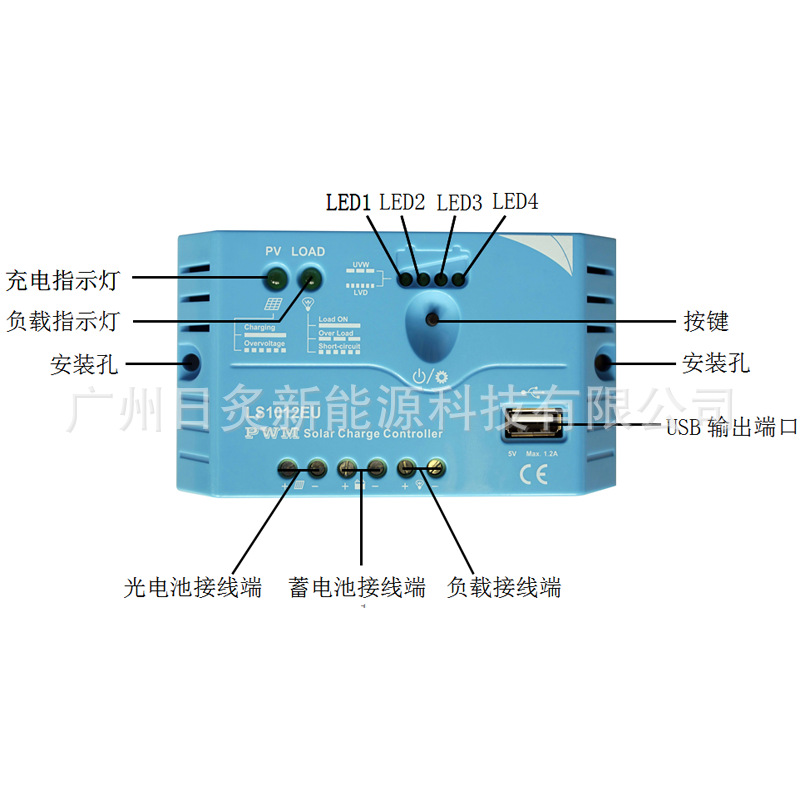

·充电、负载指示灯说明
指示灯 | 指示状态 | 系统状态 | 备注 |
充电指示灯 | 常亮 | 充电正常 | 正常 |
快闪 | 蓄电池超压 | 参考章节5解除故障 | |
负载指示灯 | 常亮 | 负载打开 | 当负载正常输出时，负载指示灯常亮；当负载电流超过1.25倍的额定负载电流60秒以及1.5倍的额定负载电流5秒(过载)时负载指示灯慢闪 |
熄灭 | 负载关闭 | ||
慢闪 | 过载 | ||
快闪 | 短路 | 参考章节5解除故障 |
·蓄电池指示灯说明
LED1 | LED2 | LED3 | LED4 | 系统状态 |
慢闪 | × | × | × | 蓄电池欠压 |
快闪 | × | × | × | 蓄电池过放（关闭负载） |
蓄电池电压上升过程 | ||||
○ | ○ | × | × | 12.8V＜ Ubat＜13.4V |
○ | ○ | ○ | × | 13.4V＜ Ubat＜14.1V |
○ | ○ | ○ | ○ | 14.1V ＜ Ubat |
蓄电池电压下降过程 | ||||
○ | ○ | ○ | × | 12.8V＜Ubat＜13.4V |
○ | ○ | × | × | 12.4V＜Ubat＜12.8V |
○ | × | × | × | Ubat＜12.4V |
备注： “○”代表点亮 “×”代表熄灭 “Ubat”代表蓄电池电压
蓄电池指示(电压参数均为25℃12V系统参数，24V系统参数X2)
·负载开关的设置方法
当控制器正常通电后，按动设置按键即可实现对负载的输出控制。每按动设置按键一次，负载输出都会相应改变一次开、关状态，只有在负载输出处于开的状态下，USB口才有5V电压输出。
·蓄电池类型的设置方法
持续按住设置按键5秒钟以上，蓄电池指示灯LED1, LED2, LED3会相应闪烁。再次按动设置按键可选择目标蓄电池类型，选择完毕后，停止按键操作5s，指示灯不再闪烁即完成设置，具体指示内容见下表：
LED1 | LED2 | LED3 | 蓄电池类型 |
○ | × | × | 密封铅酸蓄电池（Sealed） |
○ | ○ | × | 胶体铅酸蓄电池（Gel） |
○ | ○ | ○ | 开口铅酸蓄电池（Flooded） |
备注： “○”代表点亮 “×”代表熄灭
5故障排除故障现象 | 可能原因 | 解决方法 |
当有阳光直射光电池组件时，充电指示灯不亮 | 1、光电池阵列连线开路 2、光电池反接 | 1、请检查光电池电源两端接线是否正确，接触是否可靠 2、光电池反接有可能损坏控制器 |
充电指示灯 快闪 | 蓄电池电压高于超压断开电压 | 测量蓄电池电压是否过高，断开光电池连线 |
蓄电池指示灯1 快闪 | 蓄电池过放 | 控制器自动关闭输出，充足电后指示灯自动恢复常亮 |
负载指示灯 慢闪 | 负载功率超过额定功率 | 请减少用电设备，必须按一下按键，3 秒后控制器恢复输出 |
负载指示灯 快闪 | 负载短路 | ***次出现短路，系统等待10秒后，会自动恢复一次输出或按一次按键3 秒后恢复正常输出；若连续第二次出现短路故障，只能通过按一次按键，3 秒后恢复正常输出 |
注意：1.无任何指示灯LED显示:
用万用表检测蓄电池两端的电压，至少6V才能启动控制器!
2.正常接线时充电状态指示灯不亮:
测量控制器上光伏输入端的电压，输入电压必须高于蓄电池电压!
6参数环境参数
环境参数 | 参数 |
工作环境温度 | -35℃ - +55℃ |
储存温度 | -35℃ - +80℃ |
相对湿度 | ≤95%,无凝露 |
防护等级 | IP30 （室外使用时应避免阳光直晒和雨水渗入） |
机械参数
型号 | LS0512EU | LS1012EU | LS1024EU | LS2024EU |
外形尺寸 | 109.7*65.5* 20.8mm | 120.3*67* 21.8mm | 120.3*67* 21.8mm | 148*85.6* 34.8mm |
安装孔距离 | 100.9mm | 111.5mm | 111.5mm | 138mm |
安装孔 | Φ4.5 | Φ4.5 | Φ4.5 | Φ4.5 |
接线 | 2.5mm2 | 4mm2 | 4mm2 | 6mm2 |
净重 | 95g | 103g | 102g | / |
整箱重量 | 12kg | 13kg | 13kg | / |
外箱尺寸 | 41.5*27.5*36.5cm | / | ||
装箱数量 | 100 | / | ||
