户用型太阳能充放电控制器(LS1024E)

价格:未填

发送询价

1 产品概述

    新一代LS-E系列控制器，具有美观、大方、经济、实用、简单易用等特点。此产品具有许多卓越的特征，如：

·蓄电池指示灯可直观判断蓄电池电压状态，直观明了

·全面的电子保护功能：过充、过放、过载、负载短路及蓄电池反接保护

·人性化按键设置，操作更加舒适、方便

·工业级设计，使用范围更加宽广

  该系列的产品信息如下：

型号 参数	LS0512E	LS1012E	LS1024E	LS2024E
系统额定电压	12V		12V/24V 自动识别
额定充放电电流	5A	10A	10A	20A
蓄电池端***大允许电压	16V		32V
光电池端***大允许电压	30V		50V

2 产品特征

3 接线

第1步：接线

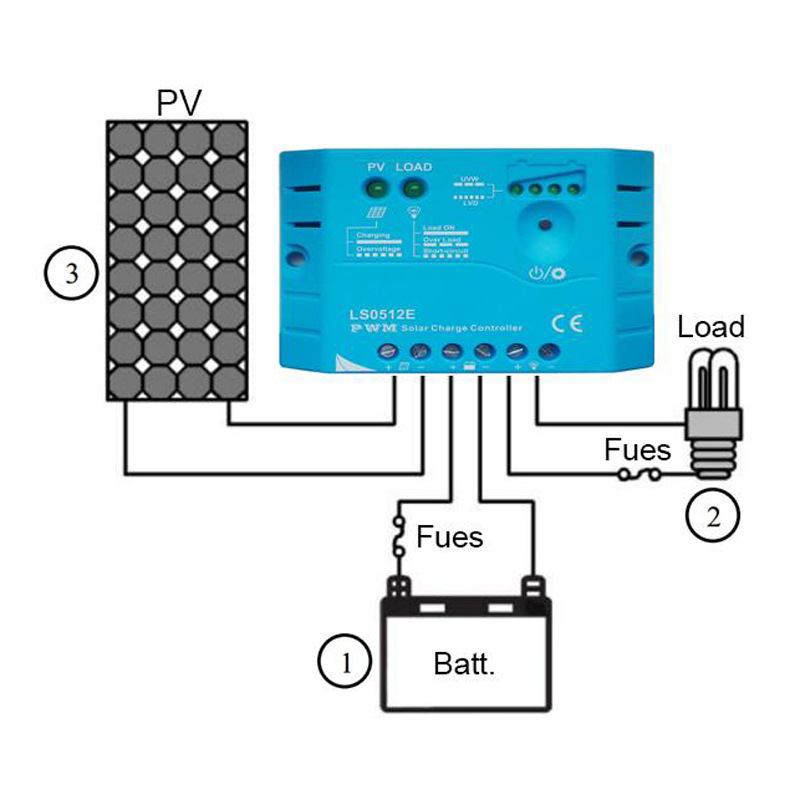

如图所示的连接顺序，依次进行蓄电池、负载、光电池的连接。系统接好线后，仔细检查一遍所有的连接，看每一个端子的正负极连接是否正确，6个接线端子是否都已拧紧。

第2步：观察运行状态

当蓄电池给控制器供电，控制器上的蓄电池电压LED指示灯会点亮，注意观察是否正确。如果控制器没有启动，或者控制器上的蓄电池电压LED指示灯指示错误，请参考章节5解除故障。
