[新品] 厂家供应光伏专用防反二极管接线盒旁路二极管太阳能发电防倒流接

价格:未填

发送询价

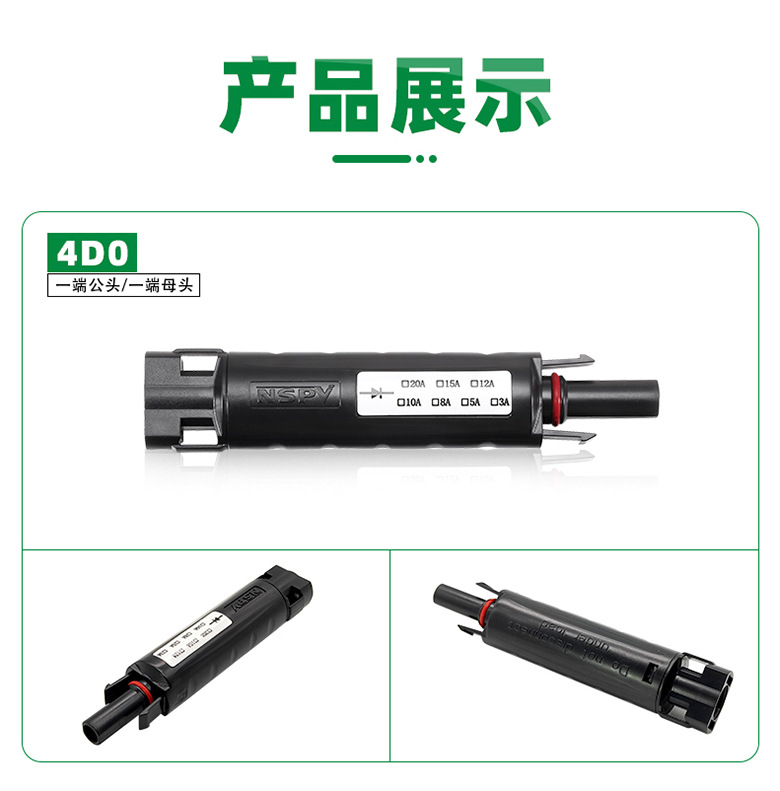

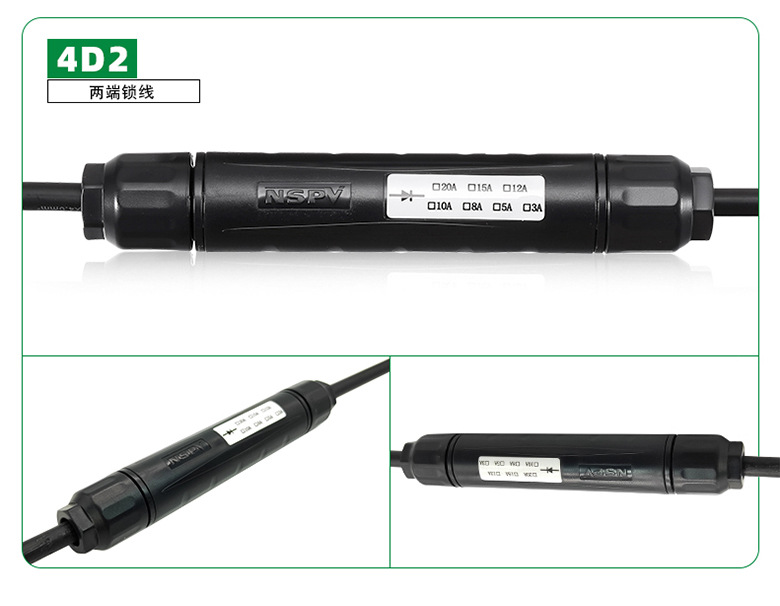

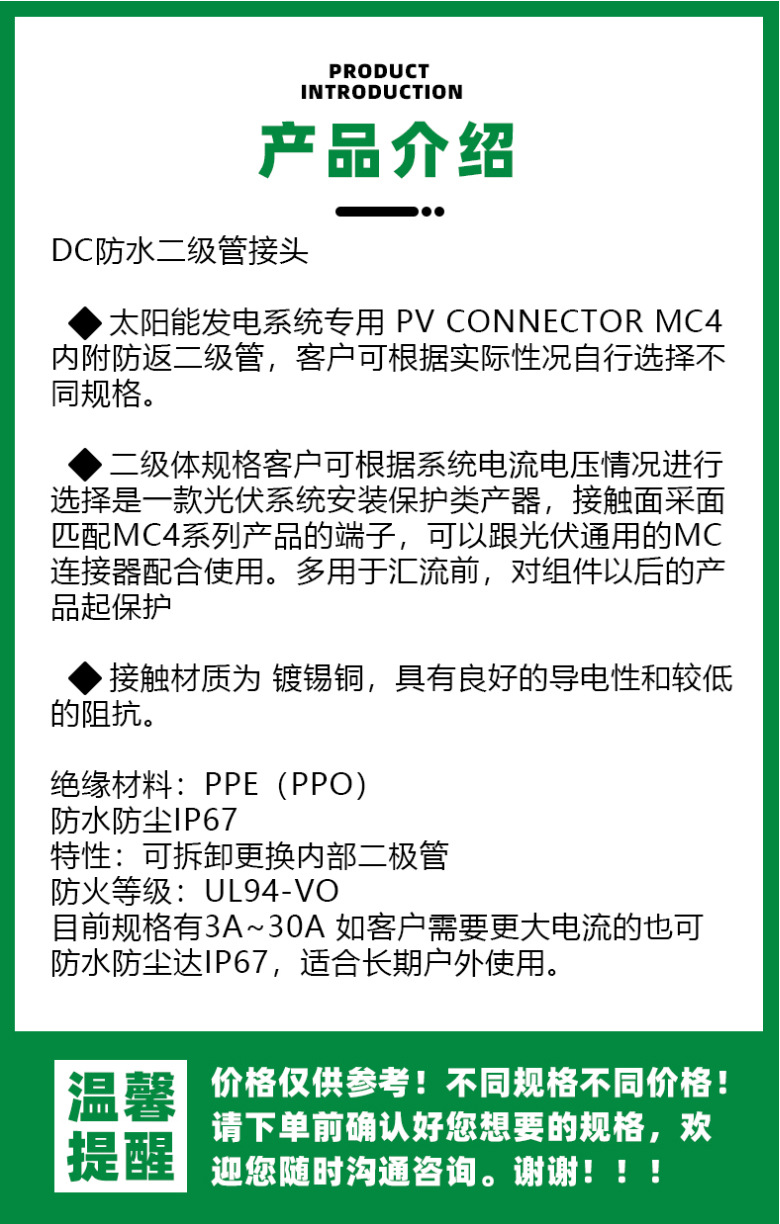

DC防水二级管接头

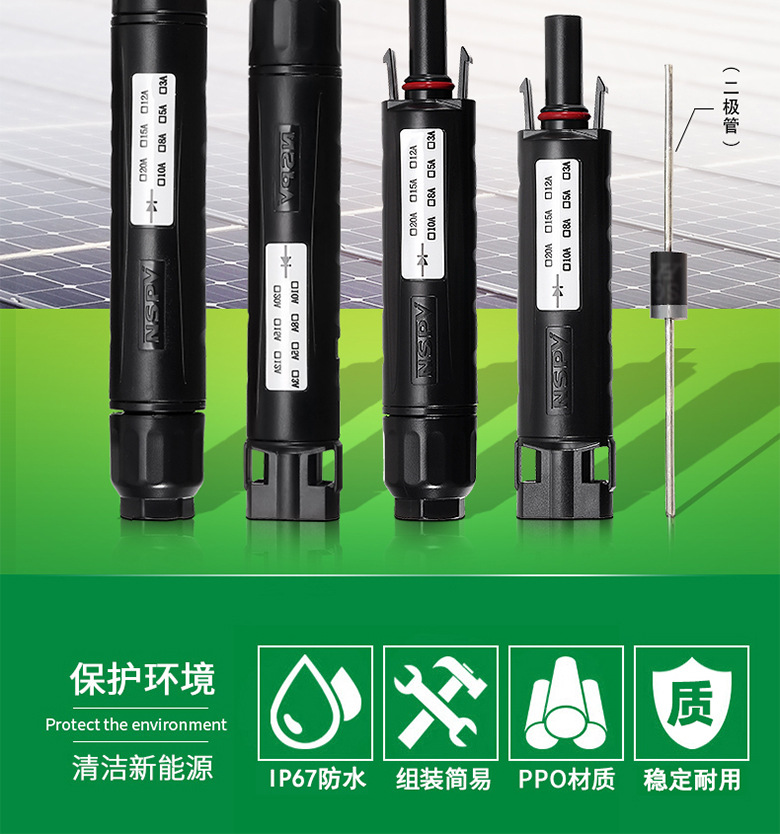

太阳能发电系统专用PV ConNECTOR MC4内附防返二级管，客户可根据实际性况自行选择不同规格。
二级体规格客户可根据系统电流电压情况进行选择是一款光伏系统安装保护类产器，接触面采面匹配MC4系列产品的端子，可以跟光伏通用的MC连接器配合使用。多用于汇流前，对组件以后的产品起保护
接触材质为镀锡铜，具有良好的导电性和较低的阻抗。

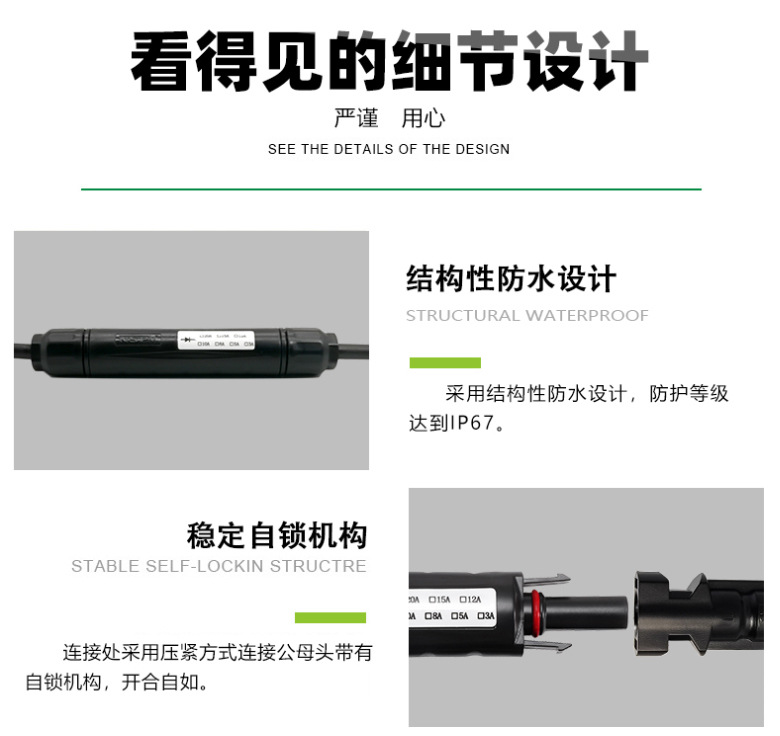

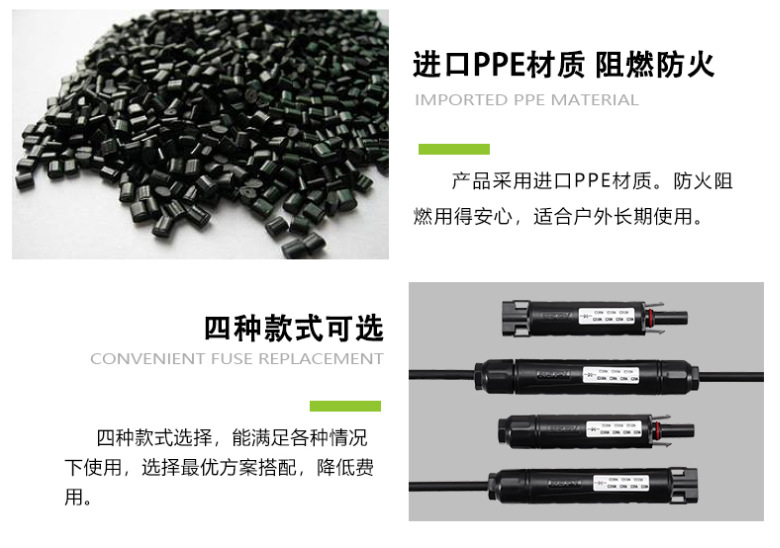

绝缘材料:PPE (PPO)防水防尘IP67
特性:可拆卸更换内部二极管防火等级:UL94-Vo

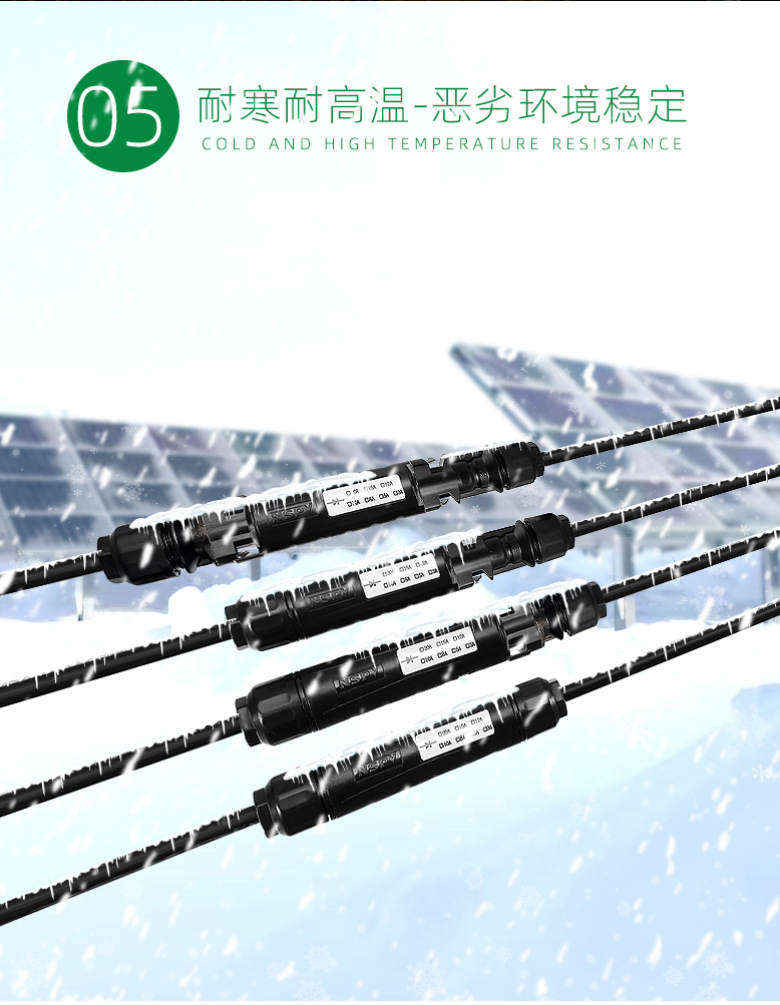

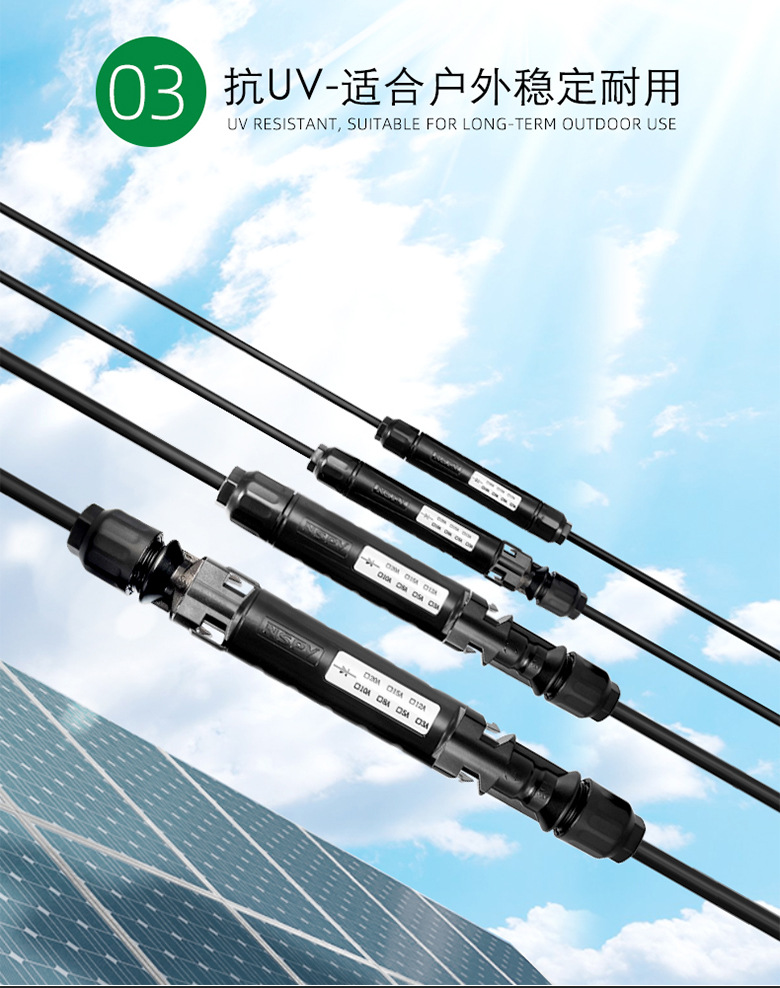

目前规格有3A~30A如客户需要更大电流的也可防水防尘达IP67，适合长期户外使用。

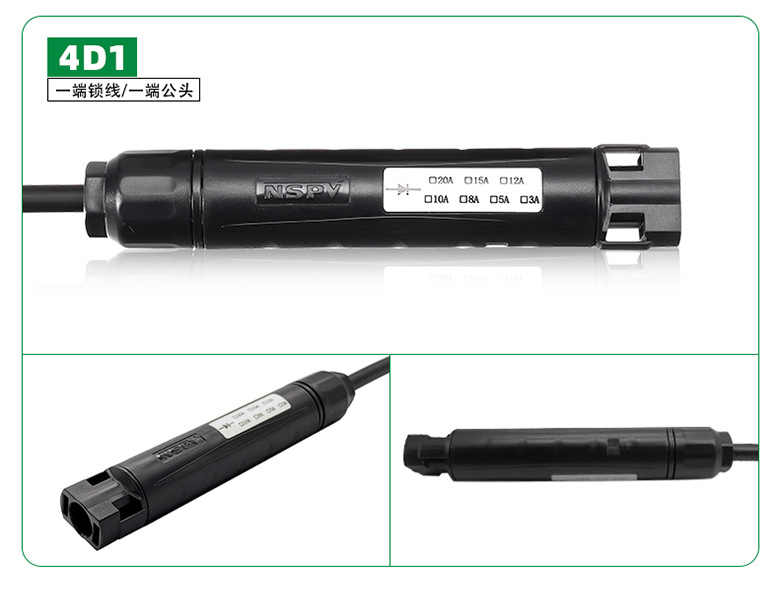

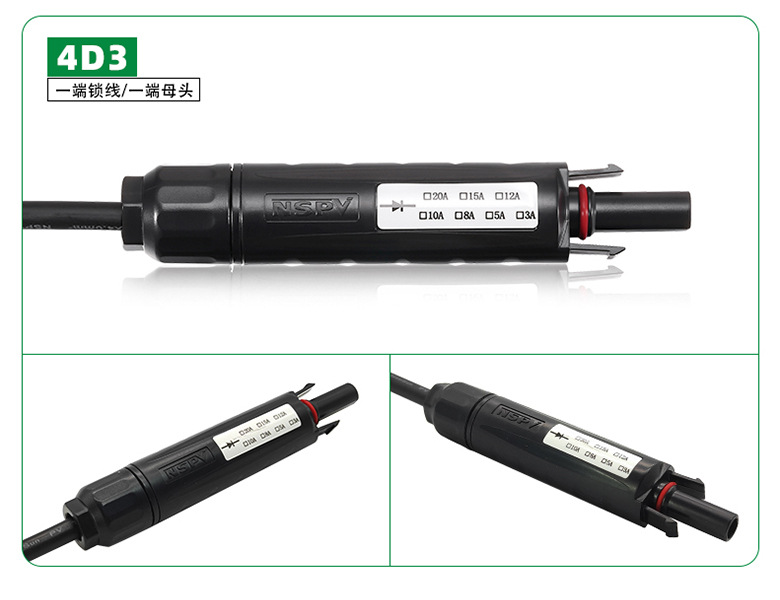

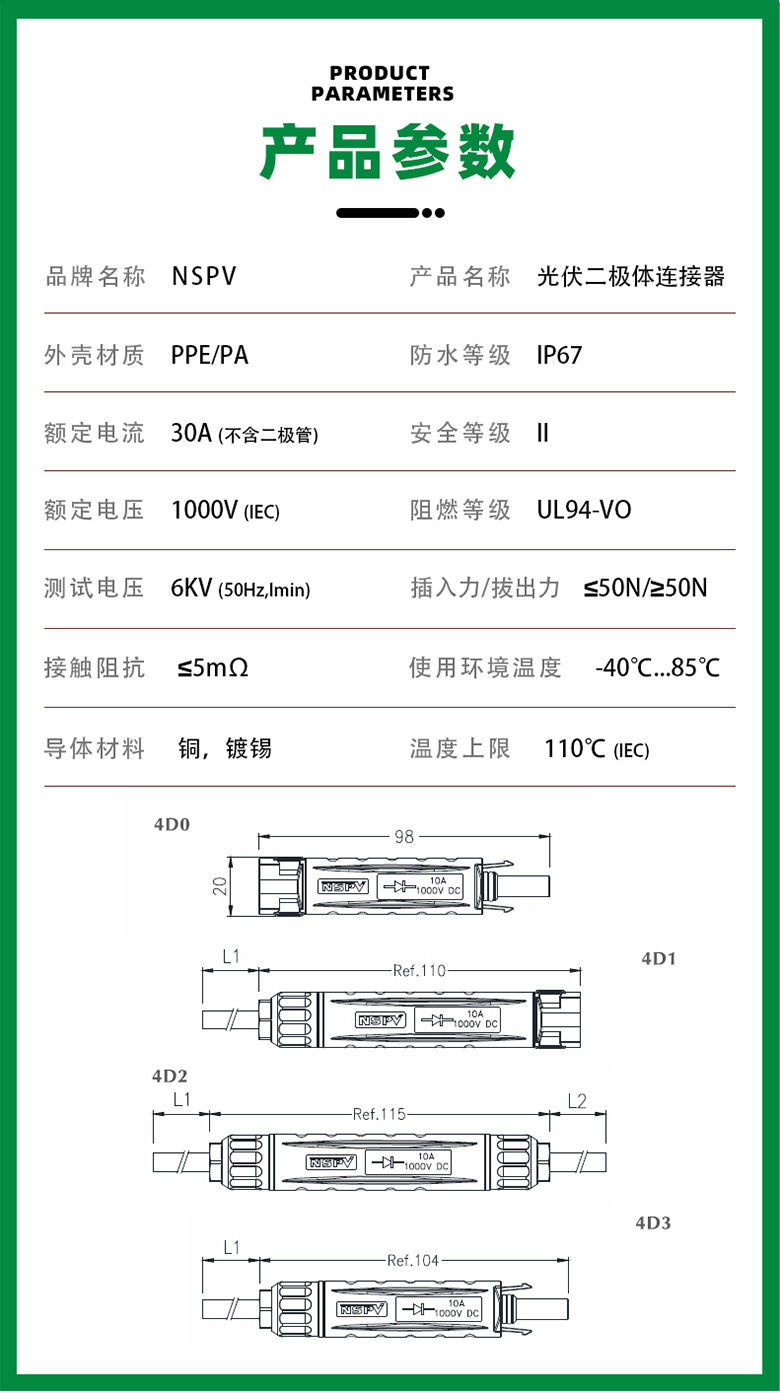

阻燃等级Flame classUL94-V0图示：Drawing:金属导体材料Contact material铜,镀锡Copper,Tin plated连接方式Connecting system压接Crimp connection保护等级Degree of protectionIP67螺帽锁紧力Nut cap locking force1.5-1.8Nm测试电压Test voltage6kV(50Hz,Imin)环境温度范围Ambient temperature range-40℃…+85℃(IEC）连接器接触电阻Typical contact resistance≤0.25 mΩ温度上限Upper limiting temperature110℃(IEC)额定电流（不含二极管）Rated current（Without diode）30A安全等级Safety degreeII额定电压Rated voltage1000VDC插入力/拔出力Insertion force/Withdrawal force≤50N / ≥50N额定电流(含二极管）Rated current（With Diode)10A（Diode RatedCurrent 15A)光伏4.0二极管连接器PV 4.0 Diode Connector产品规格Product Specifications绝缘材料Insulation materialPPE/PA过压等级Overvoltage category/Pollution degreeCATIII/24D04D14D24D3支持定制电线长度.Support customize the cable length.*建议***高使用环境温度为75摄氏度，且在75-85摄氏度下使用不能超过8小时.*Recommended that the Max ambient temperature is 75℃，and not exceed 8 hours in 75-85℃.
