AGF系列导轨式智能光伏汇流采集装置
1 概述
AGF光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光伏电池阵列中电池板运行状态，光伏电池电流测量，防雷器、直流断路器状态采集，继电器接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
2 型号说明
*：电源滤波模块只在对电源有额外的滤波要求时选用。

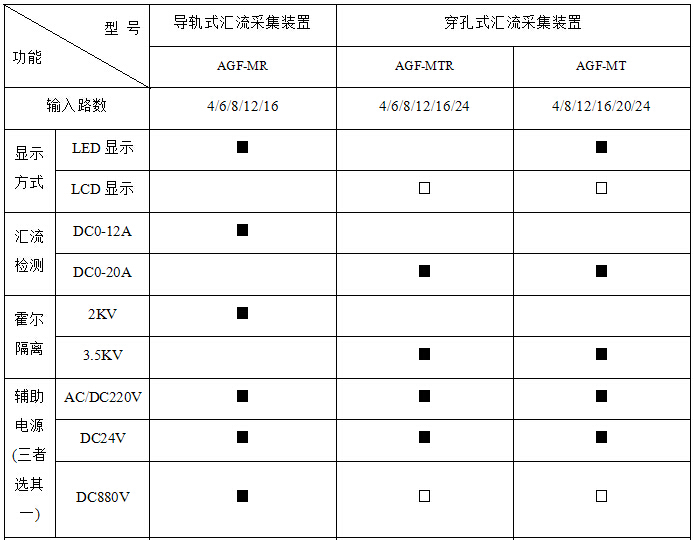

3 产品功能
注：“”为标配功能；“”为选配功能。
4 技术参数
注： 高DC1000V不损坏。

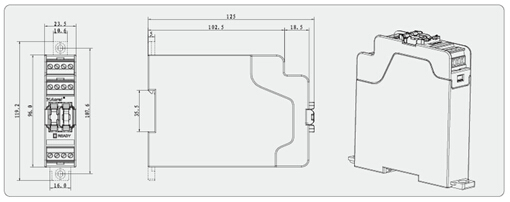

5 外形及安装尺寸（单位：mm）

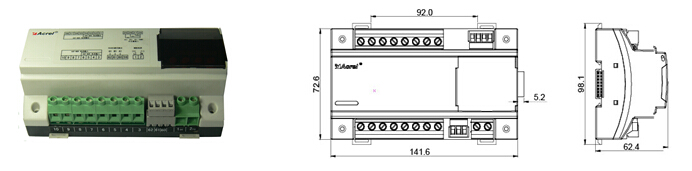

AGF-MR
AGF-MTR汇流采集装置

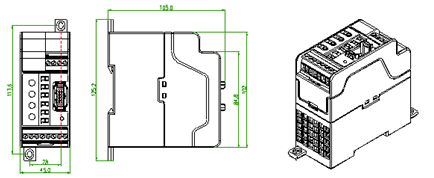

主体模块或扩展模块尺寸
注：虚线处为底板固定尺寸

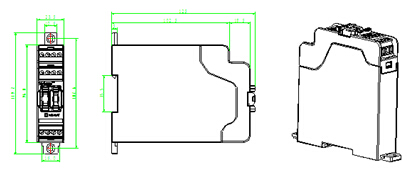

880V电源模块尺寸

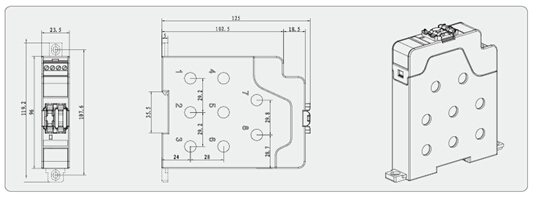

汇流采集模块安装尺寸
AGF-MT汇流采集装置
电源模块及电源滤波模块尺寸

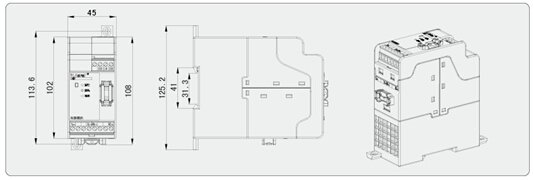

扩展模块安装尺寸
汇流模块安装尺寸
显示模块安装尺寸
6 接线方式

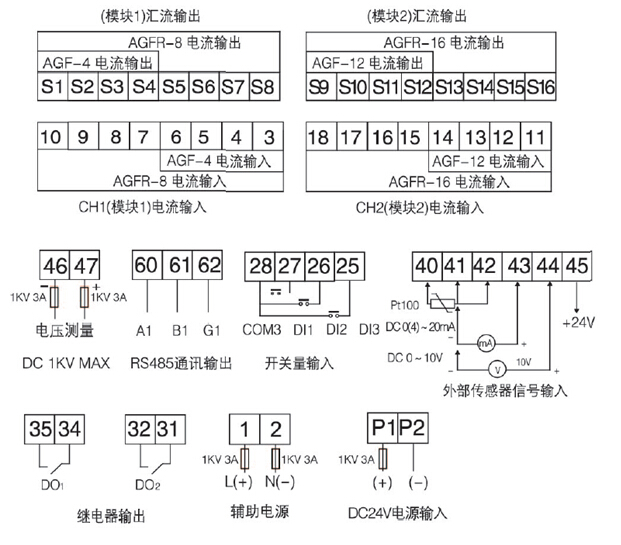

AGF-MR接线方式

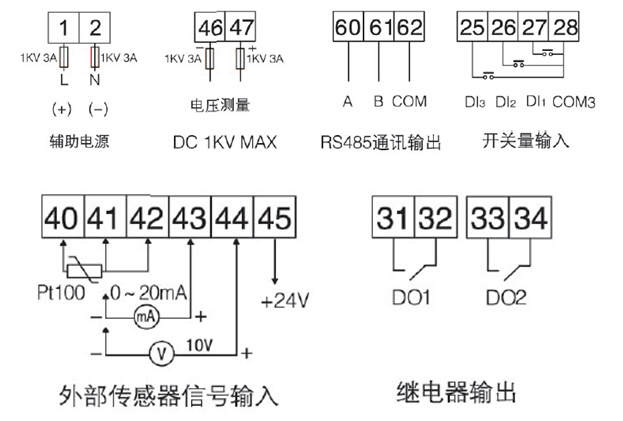

AGF-MTR接线方式
AGF-MT接线方式
