1、概述
外置罗氏线圈和开口式互感器的导轨式谐波表，适用于冶炼、钢铁、电焊、半导体等高耗能行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全，为用户节约改造成本等特点。
它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。

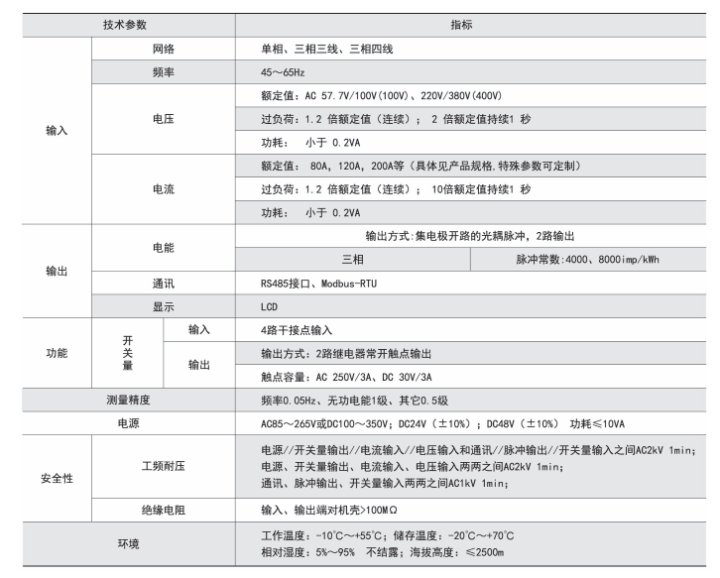

2、技术参数

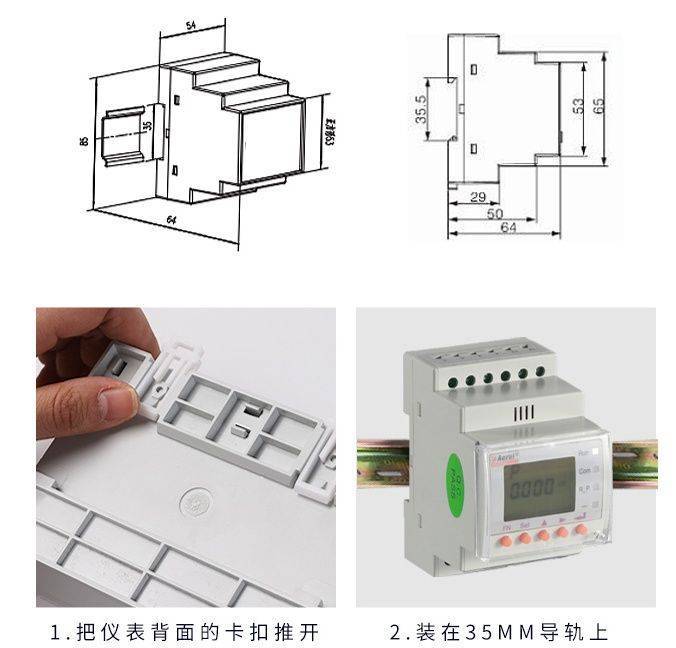

3、安装示意图

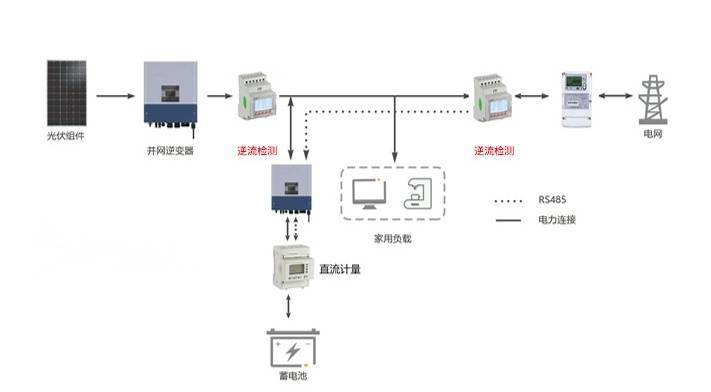

4、应用方案
5、功能
外置开合式互感器或罗氏线圈；
集成全部电力参数测量；
复费率电能计量、四象限电能计量；
谐波分析级电能监测；
可用于分布式光伏并网柜
