1 概述
DJSF1352-RN导轨式直流电能表带有双路直流输入，主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-97(07)协议；可带继电器报警输出和开关量输入功能；根据不同要求，通过仪表面板按键，对变比、报警、通讯进行设置；具有开关量事件记录（Modbus协议）、编程和事件设置记录（645协议）、数据瞬时和定时冻结功能（645协议）、电压电流功率***大值、***小值记录功能。

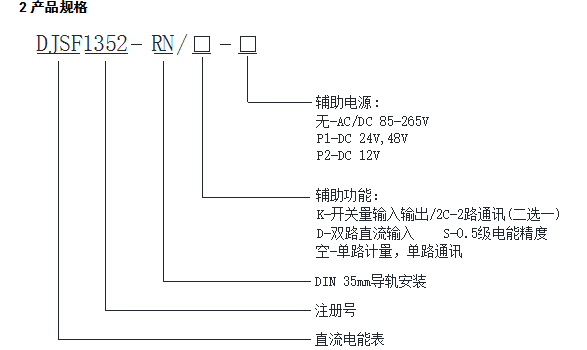

2产品规格
注：1.选配双路直流输入（D）功能时，如果电流通道均采用的是霍尔电流传感器输入，则需外配一个电源模块给第二路的霍尔传感器供电；如果未带D功能，则可使用电表内置电源。
2.选配0.5级精度（S）功能时，电流仅支持75mV输入，S和K功能不能同时共选。
3.电源选配P2时，电流仅支持75mV输入，S和P2不能同时共选。
3.注意事项
3.1电压信号输入
输入电压不得高于产品的额定输入电压的120%，在电压输入端须安装1A保险丝；
3.2 电流信号输入
电流输入应使用外部分流器或霍尔电流传感器；
3.3 通讯接口接线
该仪表提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率（baud）也可通过设置选择。
通讯连接建议使用三芯屏蔽线，每芯截面不小于0.5mm2，分别接A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。
建议起始端和***末端仪表的 A、B之间均加匹配电阻，阻值范围为20Ω～10kΩ。
3.4 端子螺丝扭力
端子螺丝紧固的扭力不得超过0.5Nm（3.5Lb-In）。
