品牌:TOYO/东洋
起订:1PCS
供应:10000000PCS
| 加工定制 : | 否 | 品牌 : | TOYO/东洋 |
| 型号 : | 全系列 | 种类 : | 光学发射器件 |
| 名称 : | TOYO防爆空间光传输装置 |

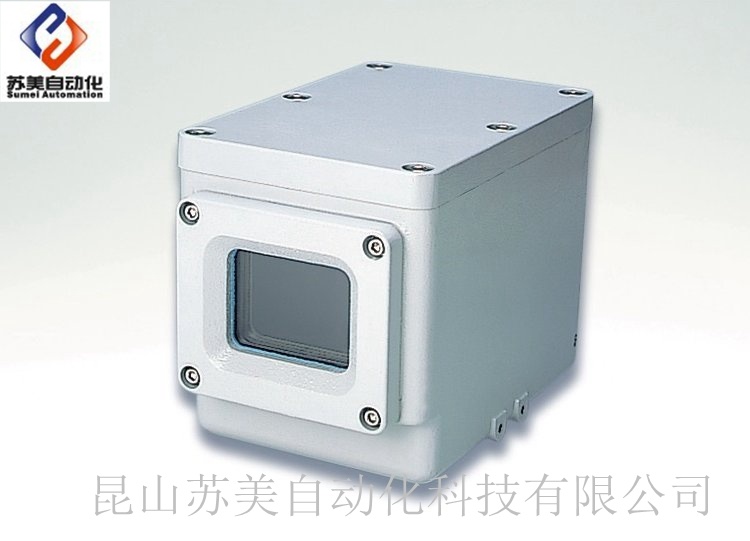

日本TOYO防爆空间光传输装置 SOT-XG系列 TOYO空间光传输装置 TOYO光传输装置-昆山苏美自动化科技有限公司优势供应.
主な仕様
| 型式 | SOT-XG |
|---|---|
| 防爆構造 | Exd Ⅱ BT4 |
| 検定番号 | 第C15311号 |
| 材質 | アルミニウム合金鋳物(AC4C-T6) |
| 重量(ケースのみ) | 約8kg |
| 付属品 | 取付金具(2個/一式) ※保護管ソケット(2個) |
| オプション | 盲プラグ |
※保護管ソケットは、ケーブル径Φ10～Φ12用です。外部接続用のケーブルは、仕上がり寸法Φ10～Φ12のケーブルを使用してください。
使用範囲
| 温度等級 | T1 | T2 | T3 | T4 | ||
|---|---|---|---|---|---|---|
| 爆発性ガスの分類 | 450℃超過 | 300℃超過 450℃以下 | 200℃超過 300℃以下 | 135℃超過 200℃以下 | ||
| 防爆 電気 機器 の グル ープ | Ⅱ | ⅡA | アセトン アンモニア 酢酸エチル ベンゼン 一酸化炭素 メタン メタノール プロパン トルエン | エタノール 塩化 ビニル 酢酸ブチル エチルベンゼン ジメチルアミン プロピレン 1・プロパノール n・ブタン メタクリル酸メチル | オクタン ヘキサン シクロヘキサン 塩化ブチル ペンタン 1・オクタノール ガソリン ケロシン 石油ナフサ | アセトアルデヒド トリメチルアミン |
| ⅡB | アクリロニトリル シアン化水素 シクロプロパン コークス炉ガス | アクリル酸エチル エチレン エチレンオキシド 1・3・ブタジエン | アクリルアルデヒド クロトンアルデヒド ジメチルエーテル テトラヒドロフラン | エチルメチルエーテル ジエチルエーテル ジブチルエーテル テトラフルオロエチレン | ||
製品一覧
パラレル方式
| 型式 | 伝送容量 | 伝送距離 | 電源 | タイプ |
|---|---|---|---|---|
| SOT-XG-NP401 | 4bit | 0～1m | DC仕様 | － |
| SOT-XG-NP403 | 0～3m | |||
| SOT-XG-NP801 | 8bit | 0～1m | ||
| SOT-XG-NP803 | 0～3m | |||
| SOT-XG-NP1601 | 16bit | 0～1m | ||
| SOT-XG-NP1603 | 0～3m | |||
| SOT-XG-CP801 | 8bit | 0～1m | CC-link | |
| SOT-XG-CP803 | 0～3m | |||
| SOT-XG-CP1601 | 16bit | 0～1m | ||
| SOT-XG-CP1603 | 0～3m |
シリアル方式
| 型式 | 伝送容量 | 伝送距離 | 電源 | タイプ |
|---|---|---|---|---|
| SOT-XG-GS01H1A | RS-232C | 0.1～1m | DC仕様 | － |
| SOT-XG-GS01H1B | ||||
| SOT-XG-GS01H2A | RS-422 | |||
| SOT-XG-GS01H2B | ||||
| SOT-XG-GS501A | RS-232C | 0～50m | ||
| SOT-XG-GS501B | ||||
| SOT-XG-GS502A | RS-422 | |||
| SOT-XG-GS502B | ||||
| SOT-XG-GS801A | RS-232C | 0～80m | ||
| SOT-XG-GS801B | ||||
| SOT-XG-GS802A | RS-422 | |||
| SOT-XG-GS802B | ||||
| SOT-XG-GS1501A | RS-232C | 0～150m | ||
| SOT-XG-GS1501B | ||||
| SOT-XG-GS1502A | RS-422 | |||
| SOT-XG-GS1502B | ||||
| SOT-XG-GS2501A | RS-232C | 0～250m | ||
| SOT-XG-GS2501B | ||||
| SOT-XG-GS2502A | RS-422 | |||
| SOT-XG-GS2502B | ||||
| SOT-XG-GS508A | トライステート | 0～50m | ||
| SOT-XG-GS508B | ||||
| SOT-XG-GS808A | 0～80m | |||
| SOT-XG-GS808B | ||||
| SOT-XG-GS1508A | 0～150m | |||
| SOT-XG-GS1508B | ||||
| SOT-XG-GS8014VA-2 | CC-link | 0～80m | CC-link | |
| SOT-XG-GS8014VB-2 | ||||
| SOT-XG-GS15014VA-2 | 0～150m | |||
| SOT-XG-GS15014VB-2 |
空間光映像伝送装置
| 型式 | インターフェース | 伝送距離 |
|---|---|---|
| SOT-XG-AV100PR | NTSC | 0～100m |
| SOT-XG-AV130PR | 0～130m |
※こちらの機種をご選定される際は、前もってお問い合わせください。
日本TOYO电力调整器,TOYO电力控制器，TOYO电力调功器，TOYO电力调整设定器XP-SK，TOYO电力调整设定器XP-SC，XP-PARACON电力调整设定器-昆山苏美自动化科技有限公司优势供应.
常规型号如下：
TOYO:XP1-38020-L100
TOYO:XP1-38030-L100
TOYO:XP1-38050-L100
TOYO:XP1-38075-L100
TOYO:XP1-38075-V110
TOYO:XP1-38100-L100
TOYO:XP1-38150-L100
TOYO:XP1-38200-L100
TOYO:XP1-38250-L100
TOYO:XP1-38350-L100
TOYO:XP1-38450-L100
TOYO:XP1-38600-L100
TOYO:XP1-38020-V110
TOYO:XP1-38030-V110
TOYO:XP1-38050-V110
TOYO:XP1-38075-V110
TOYO:XP1-38100-V110
TOYO:XP1-38150-V110
TOYO:XP1-38200-V110
TOYO:XP1-38250-V110
TOYO:XP1-38350-V110
TOYO:XP1-38450-V110
TOYO:XP1-38600-V110
TOYO:XP3-38020-L100
TOYO:XP3-38030-L100
TOYO:XP3-38050-L100
TOYO:XP3-38075-L100
TOYO:XP3-38075-V110
TOYO:XP3-38100-L100
TOYO:XP3-38075-L111
TOYO:XP3-38100-L111
TOYO:XP3-38150-L111
TOYO:XP3-38200-L111
TOYO:XP3-38250-L111
TOYO:XP3-38350-L111
TOYO:XP3-38450-L111
TOYO:XP3-38150-L100
TOYO:XP3-38200-L100
TOYO:XP3-38250-L100
TOYO:XP3-38350-L100
TOYO:XP3-38450-L100
TOYO:XP3-38600-L100
TOYO:XP3-38020-V110
TOYO:XP3-38030-V110
TOYO:XP3-38050-V110
TOYO:XP3-38075-V110
TOYO:XP3-38100-V110
TOYO:XP3-38150-V110
TOYO:XP3-38200-V110
TOYO:XP3-38250-V110
TOYO:XP3-38350-V110
TOYO:XP3-38450-V110
TOYO:XP3-38600-V110
パラコンXPシリーズ
特徴
豊富な機種をラインアップ！
単相?三相とも定格電流値を20A～600Aまで11種をシリーズ化し、きめ細やかなニーズに対応しております。高機能をオプションにて用意！
定電流?定電圧?低電力機能付や、ヒータ断線検出機能、「シートキー設定器」などをオプションにて用意しております。又「シートキー設定器」は電流?電圧?電力などの負荷状況を7セグメント表示します。さらに充実した標準装備！
限流機能、過電流検出、速断ヒューズ、サイリスタ異常などこれまでのオプション機能を標準化。その上異常検出機能や異常出力を装備し、7セグメント表示によりメンテナンスを容易にしております。強くてスリムなコンパクト構造！
従来のKPシリーズに比べ盤実装面積比は 大40.6%スリム化しました。コンパクト設計ながらC.T(変流器)とオプションのP.T(変圧器)が内蔵可能です。メンテナンスフリーを実現するシートキー設定器(オプション)
各種機能の設定や各種オプション機能による負荷のデータを表示してより使い易さをサポートしています。また異常を検出した場合、検出内容に対応するエラーコードを7セグメント表示することによりメンテナンスを容易にしております。主な仕様
動作概要について
制御方式は2種類あります。
位相制御
負荷へ供給する電力が連続的に制御でき、電気炉、空調など、一般発熱体から温度による抵抗変化の大きい発熱体まで、幅広い電力制御に適しています。
■動作概要
交流電源の1サイクル毎の導通時間(点弧角)を制御し、交流電力を調整いたします。
■出力波形図
ゼロクロス制御(サイクル制御)
交流電源電圧のゼロボルト時に、サイリスタをONさせる点弧方式で、ノイズをきらう計装ライン近辺のヒータ制御に適しています。
■動作概要
交流電源の100サイクル(ただし50Hz2秒設定時)を1周期として、その間に導通させるサイクル(ON時間)を変えることにより、交流電力を調整いたします。
■出力波形図
適用負荷について
パラコンXPの適用負荷は次の発熱体に対応します。
一般発熱体
ニクロムや鉄クロム系などのヒータ温度に対する抵抗変化が小さい発熱体を示します。この負荷の場合、標準ユニットが制御には 適ですが、ご希望により、各種オプション機能を付加することが可能です。貴金属発熱体
白金やモリブデン、カンタル、タングステンなどの純金属発熱体や珪化モリブデンなどの非金属発熱体などのヒータ温度に対する抵抗変化が10倍程度と非常に大きい発熱体を示します。この負荷の場合、限流機能(標準)や定電流機能(オプション)が制御には 適です。炭化珪素系発熱体
炭化珪素系発熱体などは、ヒータ温度に対する抵抗変化が大きく、なおかつ、ヒータの消耗により電気抵抗が経年変化していく発熱体を示します。この負荷の場合、限流機能(標準)や定電力機能(オプション)が制御には 適です。
主な用途
各種ダウンロード
■2013年1月以降に生産?販売した製品
型式カタログ取説[JP]取説[ENG]XP1シリーズXP3シリーズ
型式取説[JP]取説[ENG]XP1シリーズXP3シリーズ■2012年12月までに生産?販売した製品
XP1シリーズシートキー設定器なしシートキー設定器あり一括XP1-□□ 20AXP1-□□ 30AXP1-□□ 50AXP1-□□ 75AXP1-□□ 100AXP1-□□ 150AXP1-□□ 200AXP1-□□ 250AXP1-□□ 350AXP1-□□ 450AXP1-□□ 600A外形図
XP3シリーズシートキー設定器なしシートキー設定器あり一括XP3-□□ 20AXP3-□□ 30AXP3-□□ 50AXP3-□□ 75AXP3-□□ 100AXP3-□□ 150AXP3-□□ 200AXP3-□□ 250AXP3-□□ 350AXP3-□□ 450AXP3-□□ 600A
