品牌:上海文圣
起订:1台
供应:20台
| 品牌 : | 上海文圣 | 型号 : | VS-PVT22 |
| 加工定制 : | 是 | 适用范围 : | 太阳能光伏发电 |
| 特色服务 : | 维修一年 | 电工电器设备名称 : | 太阳能光伏发电综合实训箱 |

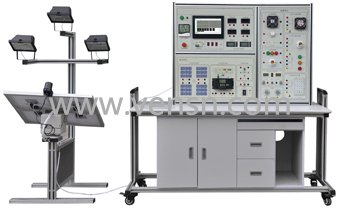

VS-PVT22型太阳能光伏发电综合实训系统
一、系统实训应用范围：
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
二、技术参数：
2.1、太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
*大输出功率：4*10W
开路电压：21.24V(并联)，4x21.24V(串联)
短路电流：4x0.75A(并联)，0.57A(串联)
2.2、自动跟踪单元
跟踪方式：双轴全自动跟踪； 精度：±0.5°
水平回转角度：360° ；俯仰角度：180°
控制器供电电源：DC 12V
电机供电电源：DC 12V
2.3、照度计
量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
2.4、含有电压表、电流表、温度表及湿度表
直流电压表0-200V、直流电流表2A各两只
交流电压表0-500V、交流电流表5A各一只
温度、湿度表:温度测量范围：-50℃-+70℃ 湿度测量范围：20%-90%
2.5、蓄电池容量7.2Ah、电压12V
2.6、环境监测模块技术指标
含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示
2.7、13寸工控一体机
系统状态：
输入电压、电流、功率的数据显示及动态曲线显示
输出电压、电流、功率的数据显示及动态曲线显示
蓄电池：电压数据显示及动态曲线显示
2.8、太阳能控制器技术指标：
(1）具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制
(2）采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6% ，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿
(3）欠压电压：12.0V；×2/24V
(4）超压保护：17V； ×2/24V
(5）过载、短路保护：1.25 倍额定电流60秒, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作
(6）总额定充电电流：10A
(7） 浮充：13.6V；×2/24V；（维持时间：直至降到充电返回电压动作）
(8） 控制方式：充电为 PWM 脉宽调剂
控制器主要功能：
(1）太阳能电池板工作状态（欠压、运行）
(2）蓄电池工作状态（过充、过放、充电）
(3）蓄电池电量指示（25%，50%，75%，100）
(4）输出模式设置（普通，光控，时控）
(5）蓄电池充电电流，电压监测。
